Basic Blocks and Traces

约 3227 个字 16 行代码 10 张图片 预计阅读时间 13 分钟

在 chap7 中我们已经将抽象语法转换为了 IR tree，但 Tree 语言还必须转换为汇编代码或机器代码才能够被真正执行。Tree 语言由于经过了一定的抽象，无法精确地和机器指令一一对应，而且 Tree 语言的某些特性还可能会影响编译优化的效果：

  • CJUMP 指令有两个跳转 label：
    • 在 IR 树中 CJUMP 指令的结构为 CJUMP(relop, e1, e2, true, false)，其中 true 和 false 分别是两个跳转 label。
    • 大多数机器指令只支持一个跳转 label，不符合跳转条件时会顺序执行（fall through）下一条指令。
  • ESEQ 节点导致指令顺序不可修改：
    • ESEQ 节点的结构为 ESEQ(stm, exp)，其中语句 stm 的副作用可能会影响 exp 的计算结果，因此对子树进行不同顺序的求值，可能会改变程序的行为。
    • 但只有当子表达式可以按任意顺序求值时，寄存器分配、指令调度等编译优化方法才能发挥作用。
  • 表达式中的 CALL 节点会导致问题
    • CALL 节点中使用的参数可能也依赖于其他子表达式产生的副作用，会导致和上一条相同的问题
  • CALL 节点出现在另一个 CALL 节点的参数中
    • 对于 CALL(f, [e1, CALL(g, [e2, …])]) 这种情况，内层 CALL 在修改形参寄存器时可能会破坏外层 CALL 的参数值。

为了解决上述的这些问题，我们需要对 IR 树进行三个阶段的转换：

  1. 将 IR tree 重写为一系列规范树（canonical tree），
  2. 将这些规范树划分为一组基本块（basic block），每个基本块是一个内部不包含跳转指令或 label 的指令序列，满足以下条件：
    • 只有第一个指令可以是 LABEL 指令
    • 只有最后一个指令可以是 JUMP 或 CJUMP 指令
    • 其他指令都不能是 LABEL、JUMP 或 CJUMP 指令
  3. 将上述的基本块按一定次序排列（基本块之间的顺序不影响程序的语义），形成一个或多个 trace
    • 每个 trace 是一个基本块序列，其中每个基本块末尾的 CJUMP 的 false label 都是下一个基本块的 LABEL。
    • 从而实现消除 CJUMP 指令中的 false label，使得每个 CJUMP 指令都只需要一个跳转 label，与实际机器指令的结构相匹配。

Canonical Trees

规范树（Canonical Tree）

规范树是指满足以下性质的 IR 树中结构

  • 不包含 SEQ 和 ESEQ 节点
  • 每一个 CALL 节点的父节点只能是 EXP(...) 或 MOVE(TEMP t, ...) 形式的语句
  • 性质 1 确保每棵规范树最多包含一个语句节点（即根节点）其余节点都是非 ESEQ 的表达式节点。
  • 性质 2 让 CALL 节点的子节点不可能是另一个 CALL 节点
  • 性质 1 和 2 共同保证了 CALL 的父节点必须是规范树的根节点，同时也最多存在一个 CALL 节点（因为 EXP(...) 和 MOVE(TEMP t, ...) 都最多只能接受一个 CALL 节点作为子节点）。

为了将 IR 树转换为规范树，我们需要依次进行以下三个步骤：

  1. 消除 ESEQ 节点
  2. 将 CALL 节点提到顶层
  3. 消除 SEQ 节点

Eliminate ESEQs

消除节点 ESEQ(s, e) 的核心思路是把 ESEQ 节点在树结构中的位置不断向上提升，直到它们能够变为 SEQ 节点为止

ESEQ 在左子树

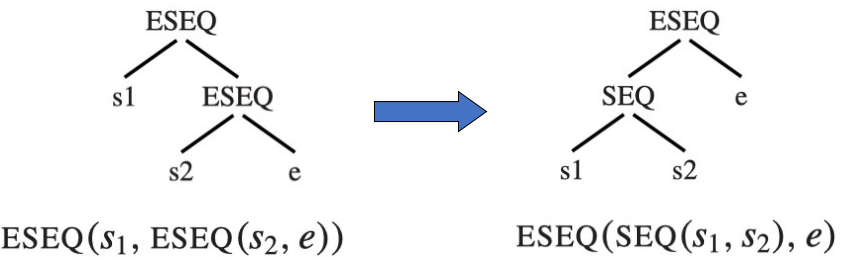

Example

在这个例子里，我们把右侧的 ESEQ 节点提升上来之后，左侧的这个 ESEQ 节点就变成了 SEQ 节点（因为两个子树都是 statement），同时也保证了执行顺序仍是是 s1 -> s2 -> e，没有改变程序的语义。

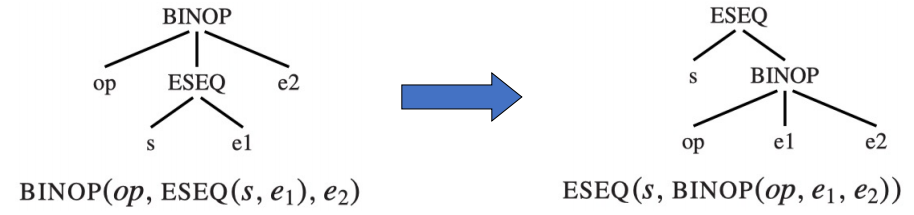

Example

从这个例子里我们可以看出，当一些常见的语句里出现 ESEQ 节点时，我们可以通过一些简单的变换来把 ESEQ 节点提升到更高层

我们可以做一个简单的总结：

1
2
3
4
5
ESEQ(s1, ESEQ(s2, e))              ->  ESEQ(SEQ(s1, s2), e)
BINOP(op, ESEQ(s, e1), e2)         ->  ESEQ(s, BINOP(op, e1, e2))
MEM(ESEQ(s, e1))                   ->  ESEQ(s, MEM(e1))
JUMP(ESEQ(s, e1))                  ->  SEQ(s, JUMP(e1))
CJUMP(op, ESEQ(s, e1), e2, l1, l2) ->  SEQ(s, CJUMP(op, e1, e2, l1, l2))

上面的情况都有一个隐含的条件：当 ESEQ 出现在左子树时，我们对树结构的修改不会影响程序的实际语义。

ESEQ 出现在右子树

但是当 ESEQ 出现在 BINOP 或 CJUMP 的右子树时，就可能出现问题，例如下面的情况：

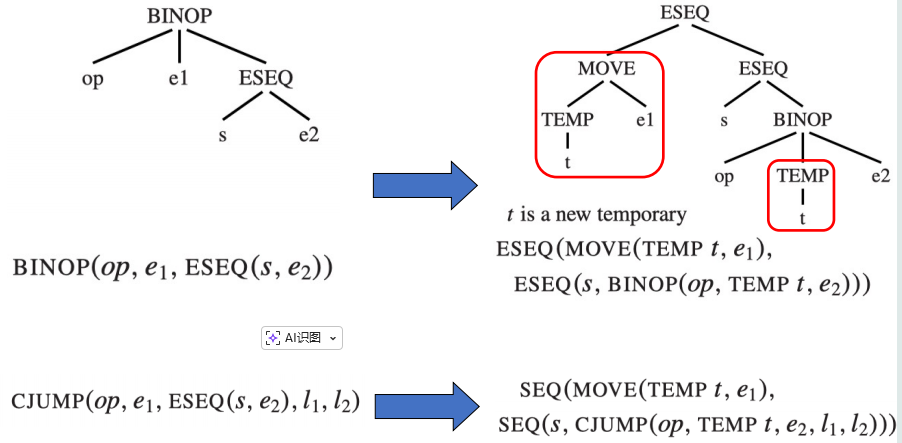

照搬我们上面总结的规则后，我们会发现 e1 和 s 的求值顺序发生了改变，可能会导致程序的行为发生改变。例如 s = MOVE(MEM(x), y)、e1 = MEM(x) 会使用同一个内存地址时，重写前后 e1 读取到的值就不一样了。

解决这种 s 和 e1 不可交换的情况的办法是先把 e1 的值保存到一个临时寄存器 t 中，然后在重写后把 t 作为 BINOP 或 CJUMP 的子树：

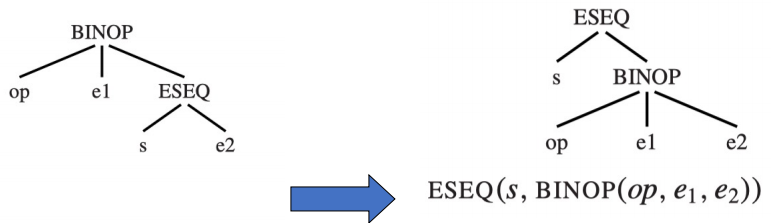

当 e1 本身不依赖于 s 的副作用，即 s 和 e1 可交换时，我们就可以省略掉这个临时寄存器：

1
2
BINOP(op, e1, ESEQ(s, e2))         ->  ESEQ(s, BINOP(op, e1, e2))
CJUMP(op, e1, ESEQ(s, e2), l1, l2) ->  SEQ(s, CJUMP(op, e1, e2, l1, l2))

但是两段代码是否可交换一般而言是不可判定的：编译器在看到 s = MOVE(MEM(x), y)、e1 = MEM(x) 时并不能确定它们是否会访问同一个内存地址。Tiger 编译器会使用一个非常简单的 commute 函数来判断两段代码是否可交换：

  • 常数可以和任何语句交换
  • 空语句可以和任何语句交换
  • 其余所有情况都认为不可交换
1
2
3
4
5
6
static bool isNop(T_stm x) {
    return x->kind == T_EXP && x->u.EXP->kind == T_CONST;
}
static bool commute(T_stm x, T_exp y){
    return isNop(x) || y->kind == T_NAME || y->kind == T_CONST;
}

General Rewriting Rules

对于每一种 Tree statement 或 expression，我们都可以总结出类似的重写规则来消除 ESEQ 节点：

  • subexpression-extraction：从所有的子表达式中把 "statement" 提取出来，然后把这些子表达式变成 ESEQ-clean 的版本
  • subexpression-insertion：用 clean 版本的子表达式构建原节点，然后用 SEQ 或 ESEQ 把之前提取出来的 statement 插入到新节点的前面

例如对子表达式列表 [e1, e2, ESERQ(s, e2)] 我们有三种处理方式：

情形 重写方式
s 和 e1、e2 都可交换 (s; [e1, e2, e3])
e2 和 s 不可交换 (SEQ(MOVE(t1, e1), SEQ(MOVE(t2, e2), s)); [TEMP(t1), TEMP(t2), e3])
e2 可以和 s 交换但 e1 不可交换 (SEQ(MOVE(t1, e1), s); [TEMP(t1), e2, e3])

Move CALLs to Top Level

我们构造 IR 树的 Tree 语言允许将 CALL 作为子表达式，但是由于每个函数都会将其结果保存在同一个返回值寄存器 TEMP(RV) 中，这会导致当一个表达式里出现两个 CALL 时，第二个 CALL 就会把第一个 CALL 的返回值覆盖掉。

解决的思路是每一个 CALL 结束后就将返回值保存到一个临时寄存器里去：

1
CALL(f, args)  ->  ESEQ(MOVE(TEMP t, CALL(f, args)), TEMP t)

再结合我们在上一步做到的消除 ESEQ 的结果，最后 CALL 的父节点就只可能是两种情况：

  • EXP(CALL(...))：函数的返回值被直接丢弃
  • MOVE(TMEP t, CALL(...))：函数的返回值被保存在临时变量 t 里

Eliminate SEQs

完成前两个步骤之后，所有的 ESEQ 都被消除了，CALL 节点也都被提升到了顶层，此时的 IR 树就长成这样：

1
SEQ(SEQ(SEQ(..., sx), sy), sz)

我们可以对这棵 IR 树重复运用规则 SEQ(SEQ(s1, s2), s3) -> SEQ(s1, SEQ(s2, s3)) 来把所有的 SEQ 节点都移到右子树：

1
SEQ(s1, SEQ(s2, ..., SEQ(s_{n-1}, s_n)...))

这时候的 SEQ 节点就把各语句连接成了一个线性语句列表，每个 si 内部都不含有 SEQ 或 ESEQ 节点了。

Summary

我们可以总结出将 IR 树转换为规范树的一些规则：

原形式 重写结果
ESEQ(s1, ESEQ(s2, e)) ESEQ(SEQ(s1, s2), e)
BINOP(op, ESEQ(s, e1), e2) ESEQ(s, BINOP(op, e1, e2))
MEM(ESEQ(s, e1)) ESEQ(s, MEM(e1))
JUMP(ESEQ(s, e1)) SEQ(s, JUMP(e1))
CJUMP(op, ESEQ(s, e1), e2, l1, l2) SEQ(s, CJUMP(op, e1, e2, l1, l2))
BINOP(op, e1, ESEQ(s, e2)) ESEQ(MOVE(TEMP t, e1), ESEQ(s, BINOP(op, TEMP t, e2)))
CJUMP(op, e1, ESEQ(s, e2), l1, l2) SEQ(MOVE(TEMP t, e1), SEQ(s, CJUMP(op, TEMP t, e2, l1, l2)))
MOVE(ESEQ(s, e1), e2) SEQ(s, MOVE(e1, e2))
CALL(f, a) ESEQ(MOVE(TEMP t, CALL(f, a)), TEMP t)

Basic Blocks

在上一步中，我们做到了把程序的语句平铺为线性化的形式，但这些语句之间的控制流关系还没有被明确地表达出来。

当我们分析控制流（control flow）时，我们只关心跳转指令，其余所有指令都不重要。常见的方法是将连续的非跳转指令划分为一个基本块（basic block），每个基本块内部都是按顺序执行的，基本块之间的控制流关系由跳转指令来表达。

基本块（Basic Block）

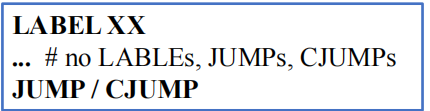

基本块是指满足以下条件的语句序列：

  • 只有第一个语句可以是 LABEL 指令
  • 只有最后一个语句可以是 JUMP 或 CJUMP 指令
  • 其他语句都不能是 LABEL、JUMP 或 CJUMP 指令

把长长的程序语句列表转换为若干基本块的算法如下：

Algorithm

  1. 把整个语句序列从头到尾扫描
  2. 遇到一个 LABEL 时，开始一个新的基本块（前一个基本块结束）
  3. 遇到 JUMP / CJUMP 时，结束当前基本块（下一条语句开始新一个基本块）
  4. 划分结束后，如果有基本块的末尾不是 JUMP 或 CJUMP，则在末尾添加一个跳转到下一个基本块的 JUMP 指令
  5. 如果一个基本块的第一个语句不是 LABEL，则在前面添加一个新的 LABEL

Example

考虑下面的程序：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
(1)  x := input
(2)  y := x - 1
(3)  z := x * y
(4)  if z < x goto (7)
(5)  p := x / y
(6)  q := p + y
(7)  a := q
(8)  b := x + a
(9)  c := a - b
(10) if p == q goto (12)
(11) goto (3)
(12) return

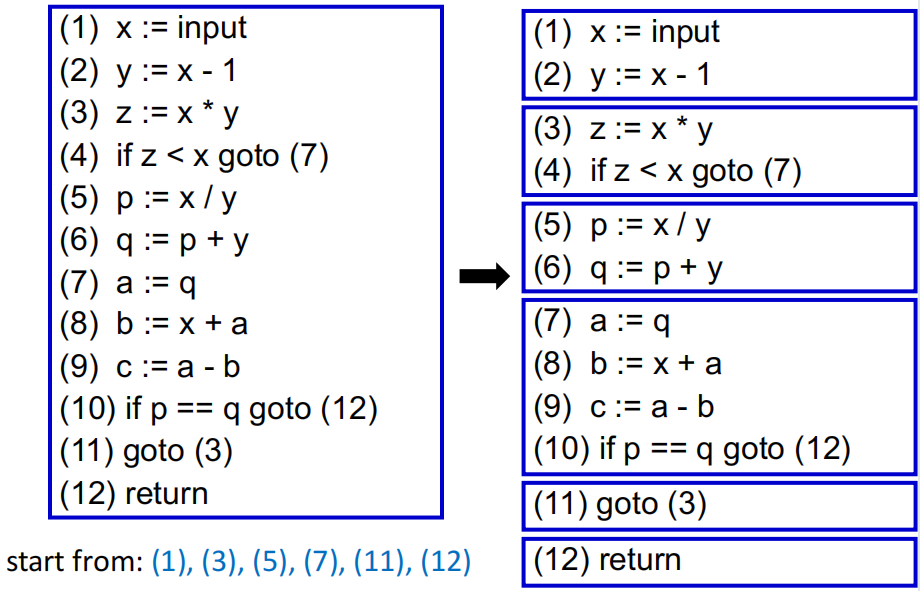

我们首先要对程序进行基本块划分：

  • (3)、(7)、(12) 是某些跳转指令的目标，应当在前一行添加 LABEL，并且在此处开始一个新块
  • (4) 和 (10) 是跳转指令，应当在此处结束当前块，并且在下一行开始一个新块

于是我们就得到了下面的基本块划分：

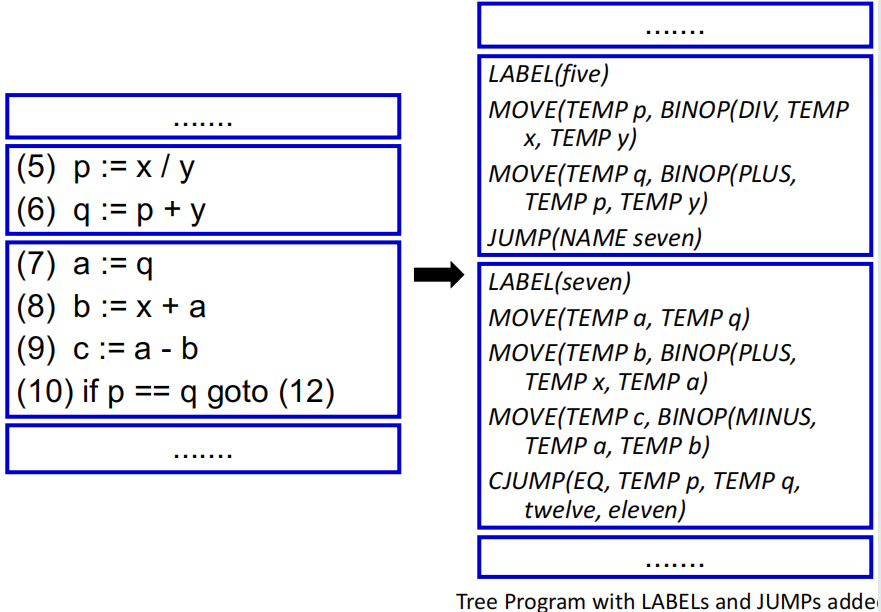

上述的基本块划分操作结束之后，其实我们还需要把这段源语言程序转换为相应的 Tree language：

Traces

Motivation

划分出基本块之后，我们可以把基本块任意排列而不影响程序的执行结果，但我们希望通过某种方式来确定基本块的排列顺序，以便于生成更高效的代码。

从这个角度出发，我们可以做到下面两件事情：

  • 让基本块的末尾的 CJUMP 指令的 false label 都指向下一个基本块的 LABEL
  • 让基本块末尾的 JUMP 指令的目标基本块紧跟在当前基本块的后面，这样一来就可以直接把这个 JUMP 指令优化掉

Trace

Trace 是指在程序执行过程中可连续执行的一系列语句，其中可以包含条件分支语句。

  • 一个程序中可以包含许多个相互重叠的 trace

我们在排列 CJUMP 指令和 false label 时的目标是：

  • 生成一组可以完全覆盖整个程序的 trace
  • 每个 block 都必须恰好属于一个 trace
  • 每个 trace 都不包含循环结构

自然的，我们希望尽可能地减少 trace 的数量，进而减少从一条 trace 跳转到另一条 trace 的次数。

Algorithm

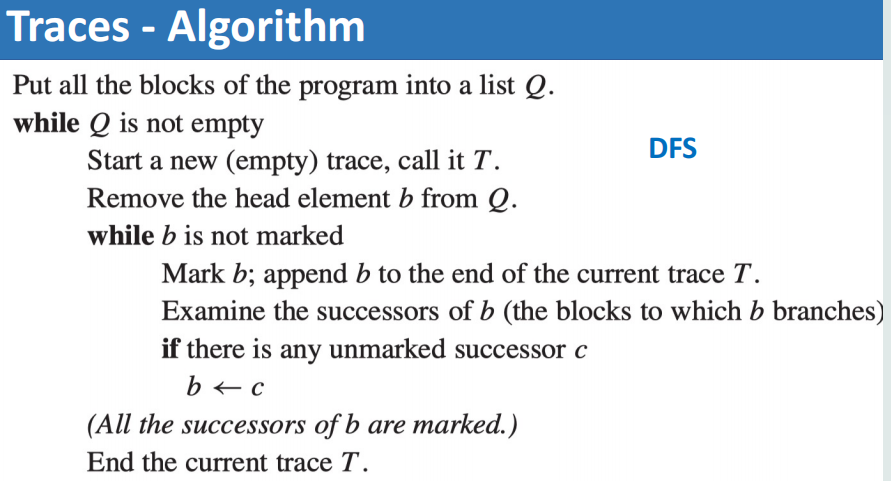

我们需要寻找一组能覆盖整个程序的 trace，思路是一个 DFS 算法：从一条 trace 的起始块出发，沿着一条可能的执行路线探索，这样走出来的一条路线就是一条 trace，直到走到一个已经被访问过的块或者一个循环结构为止，然后再从另一个未访问过的块出发继续探索，直到所有块都被访问过为止。

Finishing Up

为了化简后续阶段的实现，Tiger 编译器会将有序排列的 trace 整合为一个长语句列表，并且进行如下的一些调整：

  • 若 CJUMP 后紧跟着它的 false label
    • 不需要进行任何调整
  • 若 CJUMP 后紧跟着它的 true label
    • 交换 CJUMP 的 true label 和 false label，并且把它的 condition 取反

  • 若 CJUMP 后跟着其他的 label

    • 引入一个新的 false label lf'
    • 将单个 CJUMP 语句替换为如下的三条语句：
    1
2
3
    CJUMP(cond, a, b, lt, lf')
LABEL lf'
JUMP(NAME lf )

Optimal Traces

不同的 trace 划分结果会得到不同的 JUMP / CJUMP 数量，这也会对后续其他类型的优化产生影响（例如寄存器分配和指令调度），因此我们希望能够得到一个最优的 trace 划分结果。

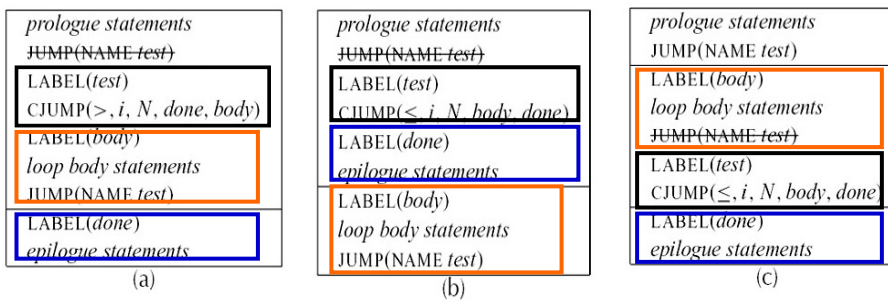

上图中的 while 循环有三种排布方式：

  • (a) trace 的结构为 test -> body -> done，每一个 while 循环都包含一条 CJUMP 和一条 JUMP
  • (b) 将 body 和 test 交换位置，trace 的结构为 body -> test -> done，每一个 while 循环仍包含一条 CJUMP 和一条 JUMP
  • © trace 的结构为 body -> test -> done，消去了一条 JUMP，每一个 while 循环只包含一条 CJUMP

我们可以知道，如 © 所示的 trace 划分结果能让程序更加“顺序地”执行，这也利于后续的进一步优化
