Intermediate Code Generation

约 3771 个字 26 行代码 7 张图片 预计阅读时间 15 分钟

中间表示（intermediate representation）是介于源代码和目标代码之间的一种抽象表示形式，通常用于编译器的优化和代码生成阶段。

为什么需要中间表示？

假如我们直接将 AST 翻译为目标机器码，这会导致两部分的内容高度耦合，编译器的设计和实现会变得非常复杂。

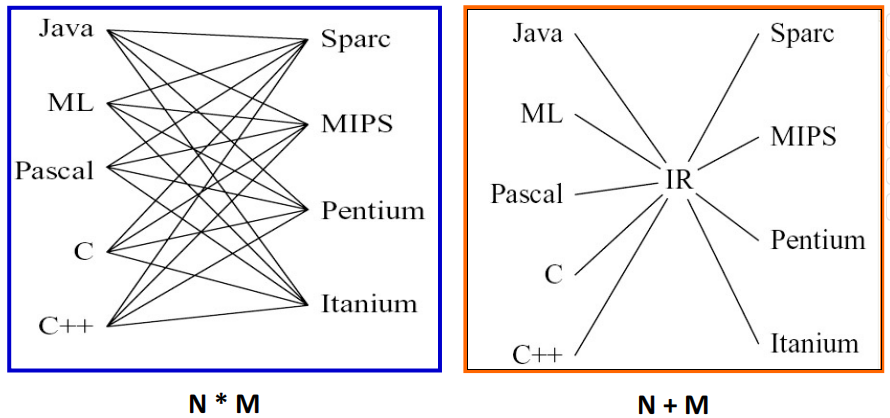

• 假设有 N 中源语言，M 种目标机器，那么每一种组合都需要单独进行翻译，需要处理 N × M 种情况
• 而当我们引入中间表示之后，我们只需要将 N 种源语言翻译为中间表示，然后再将中间表示翻译为 M 种目标机器码，这样就只需要处理 N + M 种情况，大大简化了编译器的设计和实现。

我们可以把 IR 视作一种抽象的机器语言：

• 它可以表达目标机器的各种操作，而无需关注特定机器的细节
• 同样的，IR 也不依赖于源语言的特定特性，因此可以被多种源语言使用
• IR 有多种形式，包括 expression trees、three-address code、static single assignment (SSA) 等等
• 一个编译器中可以使用多级的 IR 来进行不同程度的抽象和优化

显然，IR 的这些特点使得 IR 具有模块化和可移植性的优势

front end 和 back end

我们可以把编译器的设计分为两部分：

• front end：负责将源代码翻译为 IR 的部分，通常包括词法分析、语法分析、语义分析等
• back end：负责将 IR 翻译为目标机器码的部分，通常包括 IR 优化、把 IR 翻译为机器指令、寄存器分配等

有时候我们也会把 IR 优化和寄存器分配等过程单独划分为一个中间阶段，称为 optimizer 或 middle end，它位于 front end 和 back end 之间。

Three-Address Code

三地址码（three-address code）是一种常见的 IR 形式，它使用一个简单的指令格式来表示程序的操作。每条三地址码指令通常包含一个操作符和最多三个操作数，例如：

x = y op z

我们称这些操作数为地址，地址可以是源代码中的变量名、常量、编译器生成的临时变量（例如 t1、t2 等）或

通常而言，我们都可以很轻易地把源语言的表达式改写为三地址指令的序列，例如 2*a + (b-3) 就可以被翻译为：

t1 = 2 * a
t2 = b - 3
t3 = t1 + t2

三地址码没有统一的标准格式，其原因在于不同源语言可能具有不同的特性和语义，因此需要不同的指令形式来表达。

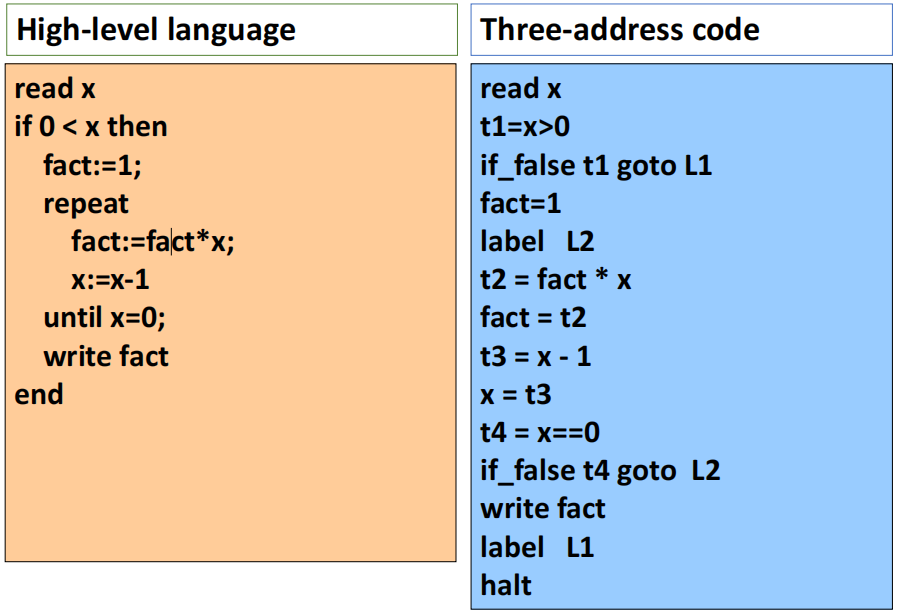

Example

上面这个例子并不复杂，我们可以很轻易地看出源语言代码和三地址码序列之间的对应关系。

三地址码都以一个链表或数组的形式实现，最常见的实现方式是将其作为一个四元组实现：第一个字段是操作符，后三个字段分别是三个操作数。对于不需要三个操作数的指令，我们可以把不需要的操作数设置为 null 或者省略掉。

t1 = x > 0          ->  (gt, x, 0, t1)
if_false t1 goto L1 ->  (if_f, t1, L1, _)
fact = 1            ->  (asn, 1, fact, _)
label L2            ->  (lab, L2, _, _)

其他的实现方式还有三元组（triple）和间接三元组（indirect triple）等等，这些实现方式各有优缺点，编译器设计者可以根据具体的需求选择合适的实现方式。

Intermediate Representation Tree

一个好的 IR 应当具有以下几个特点：

• 便于在语义分析阶段生成
• 便于被翻译到各种实际的机器语言
• 每个构造都必须具有清晰简洁的含义
  • IR 的优化转换可以方便地指定和实现

IR 的核心思想是每一个独立组件都只做一件简单的事情：取数、存数、做加法、移动（move）、跳转（jump）等等，这些组件可以被组合成更复杂的操作。

翻译只做两件事情：

1. 若干任意的抽象语法 \(\to\) 正确的 IR 指令集合
2. IR 指令集合 \(\to\) 目标真实机器指令集合

Expressions (T_exp)

表达式（expression）是指计算某个数值的过程，可能伴随着副作用

节点	含义
CONST(i)	整数常量 i
NAME(n)	符号常量 n（汇编标签）
TEMP(t)	临时变量 t（即虚拟寄存器）
BINOP(o, e1, e2)	对 e1、e2 施加二元操作 o（包括 PLUS, MINUS, MUL, DIV, AND, OR, XOR, LSHIFT, RSHIFT, ARSHIFT）
MEM(e)	从地址 e 开始的 wordSize 字节大小的内存内容。作为 MOVE 的左孩子时表示 store，其他所有情况下都表示 fetch
CALL(f, l)	函数调用：将函数 f 应用于参数列表 l，从左到右进行求值
ESEQ(s, e)	先执行语句 s（可能会产生副作用），再对表达式 e 求值作为结果

Statements (T_stm)

语句（statement）执行副作用和控制流，没有返回值

节点	含义
MOVE(TEMP t, e)	计算 e，把结果移入临时变量 t
MOVE(MEM(e1), e2)	计算 e1 得到地址 a，然后计算 e2，将结果存入从 a 开始的大小为 wordSize 的内存里
EXP(e)	计算表达式 e 并丢弃结果
JUMP(e, labs)	跳转到地址 e（可以是 NAME(label) 或经过计算得出的地址）
CJUMP(o, e1, e2, t, f)	按顺序计算 e1、e2，用关系运算符 o 比较两个结果。若是 true 则跳转到标签 t 处，若是 false 则跳转到 f 处
SEQ(s1, s2)	语句 s1 后接着 s2
LABEL(n)	定义符号 n 的常量值为当前机器码地址（NAME(n) 是在使用符号 n，LABEL(n) 是在定义符号 n）

Translation into IR Trees

在这一步里，我们得翻译操作是将抽象语法表达式节点 A_xx 翻译为 IR 树节点 T_xx

Expressions

表达式（expression）有三种类型，它们在抽象语法树和 IR 树中对应的节点类型如下：

AST 节点	IR 表示	含义
Ex	T_exp	有返回值的表达式
Nx	T_stm	无返回值的表达式（如某些过程调用、while）
Cx	T_stm + true/false 跳转标签	有布尔值的表达式，可能会产生跳转

具体的数据结构实现示例如下：

typedef struct Tr_exp_ *Tr_exp;
struct Cx { patchList trues; patchList falses; T_stm stm; };
struct Tr_exp_ {
    enum { Tr_ex, Tr_nx, Tr_cx } kind;
    union {
        T_exp ex;
        T_stm nx;
        struct Cx cx;
    } u;
};

static Tr_exp Tr_Ex ( T_exp ex);
static Tr_exp Tr_Nx ( T_exp nx);
static Tr_exp Tr_Cx ( patchList trues, patchList falses,T_stm stm);

Back Patching

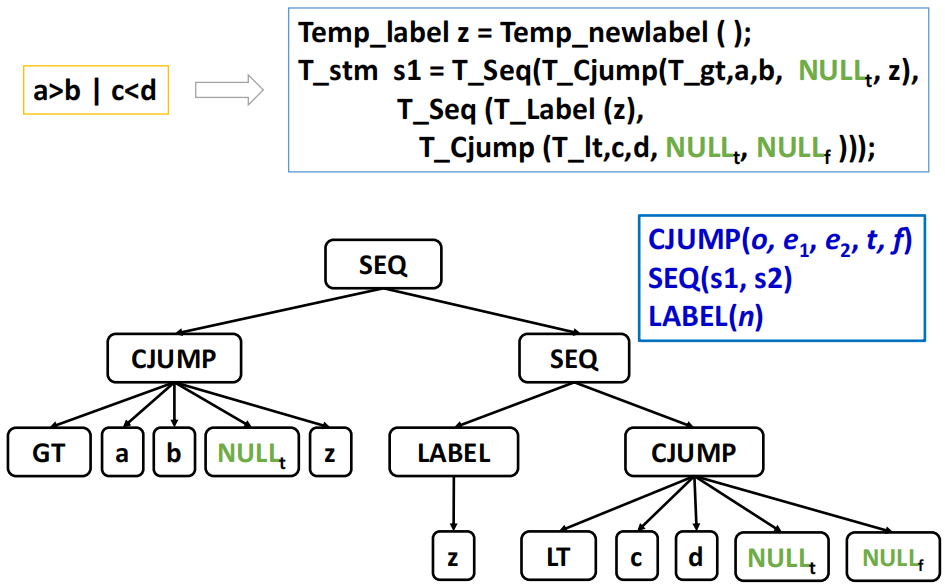

一个简单布尔表达式 a < b | c < d 可以被翻译为如上图所示的 IR 树：

• 我们支持短路求值，因此在 a < b 为 true 时直接跳转到 true 标签，在 a < b 为 false 时则会根据标签 z 跳转到 c < d 处继续判断
• 由于我们在这个布尔表达式里还不知道具体的 jump 目标地址，因此暂时将这些地址设置为 NULL，带等待后续的回填（back patching）阶段来填充这些地址
  • 我们需要两个回填列表：true patch list 和 false patch list
• 我们可以把若干个布尔表达式通过逻辑运算符连接起来
  • a < b | c < d：在 a < b 的 falses 跳转地址上回填 c < d 的 label
  • a < b & c < d：在 a < b 的 trues 跳转地址上回填 c < d 的 label

Conversion between Ex, Nx, Cx

有时我们还需要把某种表达式转换为等效的另一种表达式，例如 flag = (a < b) 就需要把 a < b 这个 Cx 转换为 Ex 来进行赋值操作。

static T_exp unEx(Tr_exp e);     // 任意表达式 -> Ex
static T_stm unNx(Tr_exp e);     // 任意表达式 -> Nx
static struct Cx unCx(Tr_exp e); // 任意表达式 -> Cx

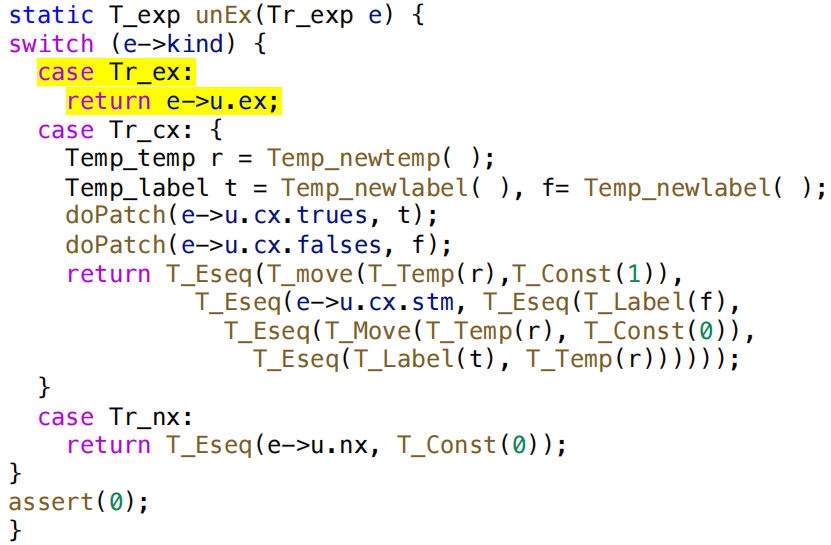

以 unEx(Tr_exp e) 函数为例，这个函数的作用是把任意的 Tr_exp 转换为 T_exp：

• 当 e 是 Tr_ex 时，直接返回 e->u.ex
• 当 e 是 Tr_nx 时，返回一个 ESEQ，其中包含了 e->u.nx 这个语句和一个默认值 0 的表达式
• 当 e 是 Tr_cx 时，返回一个 ESEQ，其中包含了 e->u.cx.stm 这个语句和一个默认值 1 的表达式，根据结果是 true 还是 false 的不同，跳转到 e->u.cx.trues 或 e->u.cx.falses 这两个标签中的一个

Simple Variables

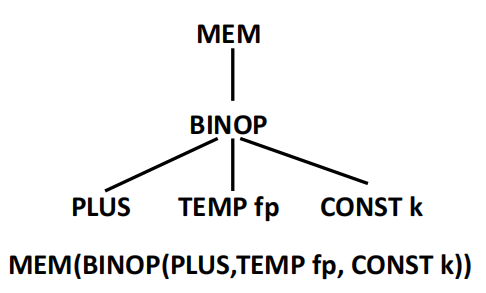

对于一个定义在当前函数的栈帧中的局部变量，我们可以把它翻译为如下所示的 IR 树：

• k 是变量在当前帧中的偏移量
• fp 是指向当前帧的指针

回顾上一章的内容，我们知道 Semant 模块不应直接调用 Tree 或 Frame 模块，所有对 IR 树的操作都应该由 Translate 模块来完成：

Tr_Exp Tr_simpleVar (Tr_Access, Tr_Level);

Semant 模块会传入变量的 access（通过 Tr_allocLocal 函数获取），以及使用这个变量的函数的嵌套深度 level

要翻译变量 v，我们需要知道帧指针以及 word size 的大小，以便于 Translate 模块使用 F_exp 函数来将 access 转为 Tree expression。

Temp_temp F_FP(void);            // frame pointer
extern const int F_wordSize;     // word size of the machine
T_exp F_Exp(F_access acc, T_exp framePtr); // turn an access into a tree expression

Array Variables

不同语言对数组变量的处理不同：

• Pascal：数组变量代表数组内容。
  • a := b 会拷贝整个数组。
• C：数组类似于“指针常量”，它本身不能被赋值，但它指向的内容可以被修改。
• Tiger / Java / ML：数组变量行为像指针。
  • 新的数组值可以通过形如 intArray[n] of i 的表达式来构造。
  • 数组之间的赋值实际是指针之间的赋值（修改指针指向的地址），不会修改数组内容。

Tiger 中的 record 也是指针，record 之间的赋值同样是指针赋值，而不是内容赋值。

Structured L-Values

• 左值 (L-value)：可以出现在赋值语句的左侧，表示一个可赋值的位置。如 x、y.p、a[i+2]。
• 右值 (R-value)：只能出现在赋值语句的右侧，不表示可赋值位置。如 a + 3、f(x)。

在 C 和 C++ 的课程中我们已经对 L-value 和 R-value 很熟悉了，就不展开解释了。

在 Tiger 中，所有的变量和左值都是标量（scale）

• 数组和 record 变量实际上都是指针，因此也是一种标量

Tip

在 C 或 Pascal 等语言中还存在结构化左值，例如 C 中的结构体和 Pascal 中的数组变量，它们并不是标量。

如果我们还考虑翻译结构化左值，我们就需要对 T_Mem 函数进行扩展：

T_exp T_Mem(T_exp, int size);

对应的 IR 语法为 Mem(+(TEMP fp,CONST kn), S) 其中 k 是变量在当前帧中的偏移量，S 是变量的大小（对于数组和 record 来说可能大于 word size）。

Subscripting and Field Selection

• 我们可以通过以下的方式来计算一个数组元素 a[i] 的地址：

  (i - l) × s + a


  • a：数组元素的基地址
  • l：索引范围的下界
  • s：每个元素的字节大小

  如果 a 是全局变量的（编译时就拥有一个确定的常量地址），那么 a - s × l 就可以在编译时完成计算。

• 我们可以通过 r + offset(f) 来计算一个 record 变量的字段 f 的地址，其中 offset(f) 是字段 f 在这个 record 中的内部偏移量。

因为数组变量 a 是一个左值，因此数组下标表达式 a[i] 的结果也是一个左值。要想得到 a[i] 的地址，我们需要对 a 的地址进行算术运算

在 Tiger 中所有的 record 和数组变量其实都是指向 record 或数组结构的指针，因此需要 MEM 运算符来访问它们的内容

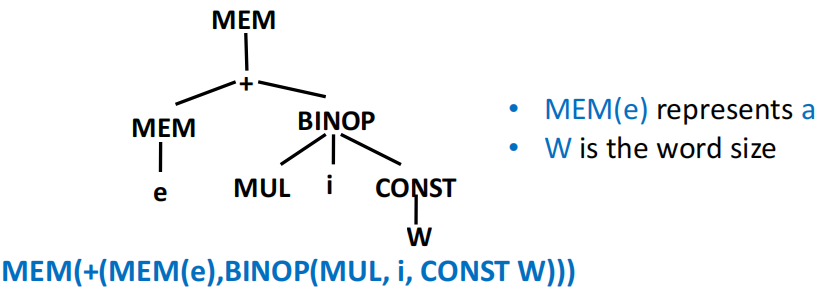

a[i] 的 IR 树如下所示：

从技术上来讲，一个左值应当被表示为一个地址（就是上图中去掉 MEM 节点之后的部分），当我们需要访问这个左值的内容时才会使用 MEM 运算符来访问这个地址上的内容。

Arithmetic

在 Tiger 语言里

• 每一个整数算术运算都对应于一个 Tree 的 BINOP 操作符节点
• 没有一元运算符：一元取反操作用 n = 0 - n 来实现，取补码通过和全 1 的异或来实现
• 没有浮点数：浮点数的取反不能直接用 0 - f 来实现（许多浮点数表示方法都支持负零），但好在 Tiger 语言里没有浮点数

Conditionals

对比较运算符的翻译结果是一个 Cx 表达式，这个表达式包含了一个 T_stm 语句和两个回填列表（true 和 false）

stm = CJUMP(LT, x, CONST(5), NULLt, NULLf)
trues = {t}
falses = {f}

当我们遇到形如 if e1 then e2 else e3 的 if 表达式时，可以通过比较直观的方式来翻译它：

• e1 是一个 Cx 表达式，需要对它应用 unCx 函数
• e2 和 e3 都是 Ex 表达式，需要对它们应用 unEx 函数
• 设置一个临时变量 r 来存储 if 表达式的结果，根据 e1 的真假来决定 r 的值是 e2 还是 e3

nCx(e1)
LABEL t
r = unEx(e2)
JUMP join
LABEL f
r = unEx(e3)
JUMP join
...
LABEL join
TEMP r

Tip

我们也可以通过更优化的方式来翻译 if 表达式：

• 如果 e2 和 e3 都是 statement（没有返回值），继续使用 unEx 来翻译它们也可以，但是更好的办法或许是针对这种情况做特殊处理
• 如果 e2 或 e3 为 Cx 表达式，直接用 unEx 来翻译会生成一大堆混乱的跳转和标签，应当对这种情况做特殊处理

While Loops

while 循环的大致结构如下：

test:
    if not(condition) goto done
    body    // break -> jump done
    goto test
done:

• 当出现 break 语句时，我们需要在循环体内把它翻译为 goto done。
• 为了知道 done label 在哪里，我们就需要在翻译 while 循环时把 done 标签传递给循环体的翻译函数 transExp，从而跳转到最近的一个外层循环的 done 标签。

For Loops

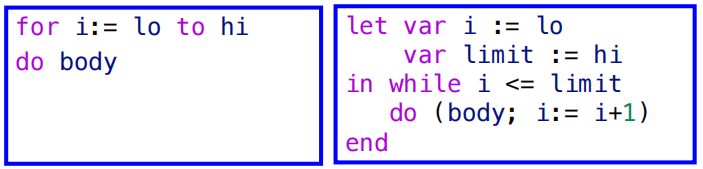

对 for 循环的最简单处理方法是先把它重写为一个 while 循环，然后再按照 while 循环的方式来翻译它：

但是这里还有一个小问题：当 limit = maxint 时，i + 1 出现整型溢出，i <= limit 这个条件永远为 true，因此这时我们不应该把 goto done 的条件设置为 i > limit（即 !(i <= limit)），而应该设置为 i >= limit：

if lo > hi goto done
i := lo
limit := hi
test:
    body
    if i >= limit goto done
    i := i + 1
    goto test
done:

Function Call

翻译函数调用 f(a1, ..., an) 很简单，只需添加静态链接作为隐式的额外参数即可

CALL(NAME(f), [static_link, unEx(a1), ..., unEx(an)])

• f 是函数的标签
• static_link 是一个指向当前函数的静态父函数的帧指针

Translation of Declarations

Declarations

在 Tiger 里进行声明会调用 transDec 函数，对帧数据结构进行修改：

• 函数体中的每个变量声明都会在帧中预留额外的空间（位于 FP + offset 处）
• 每个函数声明都会为这个函数的 body 保留一段内存空间来存放相应的代码

Variable Declarations

transDec 函数会更新值环境和类型环境，

• 变量初始化会被翻译为赋值表达式，这些赋值表达式对应的 tree expression 必须位于 let 语句的 body 部分之前
  • let 语句的形式为 let ... in ... end，其中 ... 部分分别是变量声明和函数声明，以及 let 语句的 body
• 如果我们把 transDec 函数应用于函数和类型声明上，返回值应当是一个“无效”的表达式（例如 EXP(CONST(0))）

Function Declarations

函数会被翻译为一个“汇编语言片段”，包含前言（prologue）、函数体和后记（epilogue）三个部分：

• prologue：
  1. 标记函数开始的伪指令（这是特定汇编语言所需的）
  2. 函数名的 label 定义
  3. 调整栈指针的指令（分配新 frame）
  4. 将逃逸参数（包括静态链接）存入 frame，将非逃逸参数移入新的临时寄存器
  5. 保存所有 callee-save 寄存器（包括返回地址寄存器）的 store 指令
• body：函数体的 IR 树
  6. 翻译后的表达式
• epilogue：
  7. 将返回值移至相应寄存器的指令
  8. 恢复 callee-save 寄存器的 load 指令）
  9. 重置栈指针的指令（用于释放 frame）
  10. 返回指令（这是特定汇编语言所需的）
  11. 根据汇编语言的需要，标记函数结束的伪指令

Fragment

Translate 阶段会为每个函数都产生一个 fragment，包含：

• frame：frame 描述符，包含关于局部变量和参数的机器特定信息
• body：函数 procEntryExit1 返回的结果
