Loop Optimization

约 1038 个字 7 张图片 预计阅读时间 4 分钟

通常来说，循环会占据程序执行的大部分时间，因此优化的编译循环对于提高程序性能至关重要。

Definition

在控制流图中，一个循环（loop）是一组节点的集合 \(S\)，其中包含一个头节点 \(h\)，并且满足以下性质：

  • \(S\) 中的任何一个节点都存在一条通向 \(h\) 的有向边路径
  • 总存在一条从 \(h\) 通向 \(S\) 中任意节点的有向边路径
  • 除了 \(h\) 之外，\(S\) 之外的节点不存在与 \(S\) 中任何节点的边（\(h\) 是循环的唯一入口）

循环的唯一入口是 header，但是可以存在多个出口

  • loop entry node：有在循环之外的前驱节点
  • loop exit node：有在循环之外的后继节点

Dominators

为了优化循环结构，我们需要定义节点之间的支配关系：

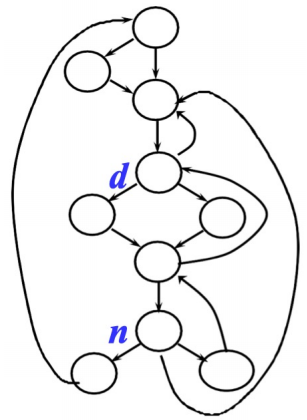

Dominator

记控制流图的起始节点为 \(s_0\)

我们称一个节点 \(d\) 支配（dominates）了节点 \(n\)，当且仅当任何从 \(s_0\) 通向 \(n\) 的路径都必须经过 \(d\)，此时我们称 \(d\) 是 \(n\) 的支配者（dominator）。

  • 每一个节点都支配它自身
  • 一个节点可以拥有多个支配者

假设 \(D[n]\) 是所有支配 \(n\) 的节点集合，那么我们可以通过以下算法来求出各个节点的支配者集合：

\[ \begin{aligned} D[s_0] &= \{ s_0 \} \\ D[n] &= \{n\} \cup \bigcap_{p \in pred[n]} D[p] \quad (n \ne s_0) \end{aligned} \]
  • 这个算法需要多次迭代才能收敛
  • 对于 \(n \neq s_0\)，将 \(D[n]\) 初始化为图中所有节点构成的集合，因为每一次迭代只会让 \(D[n]\) 不断精简

Immediate Dominators & Dominator Tree

Theorem

在一个连通图中，如果 \(d\) 支配 \(n\)，\(e\) 也支配 \(n\)，那么要么 \(d\) 支配 \(e\)，要么 \(e\) 支配 \(d\)

我们记 \(idom(n)\) 是节点 \(n\, (n \neq s_0)\) 的直接支配者（immediate dominator），则：

  • \(idom(n)\) 有且只有一个
  • \(idom(n)\) 不能是 \(n\) 自身
  • \(idom(n)\) 不支配 \(n\) 的其他任何 dominator

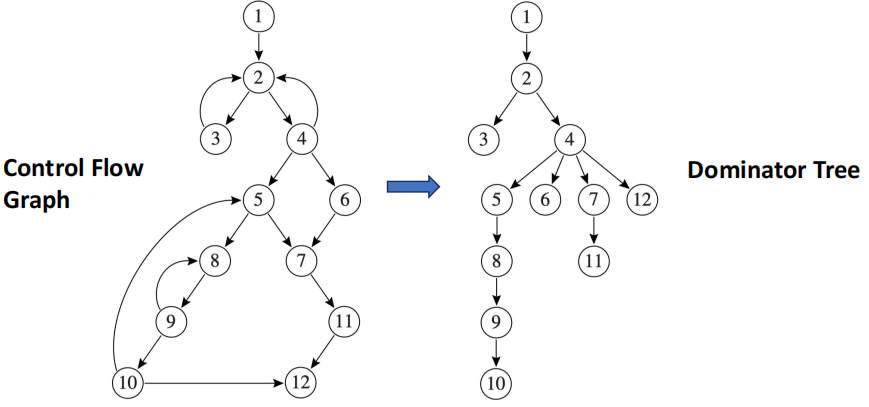

如果我们去掉数据流图中的所有边，然后为每个 \(n\) 添加一条从 \(idom(n)\) 指向 \(n\) 的边，就可以得到一个树状图，称为 dominator tree：

Tip

dominator tree 中的边不一定存在于 CFG 中，例如上图中 CFG 就不存在 4 -> 7 的边

Natural Loops

若在 CFG 中 \(h\) 支配 \(n\)，并且存在一条边 h -> n，我们称这条边为回边（back edge）

一条回边 h -> n 的自然循环（natural loop）是指满足以下条件的节点 \(x\) 构成的集合：

  • \(h\) 支配 \(x\)
  • 存在一条从 \(x\) 到 \(n\) 的路径，并且该路径不经过 \(h\)

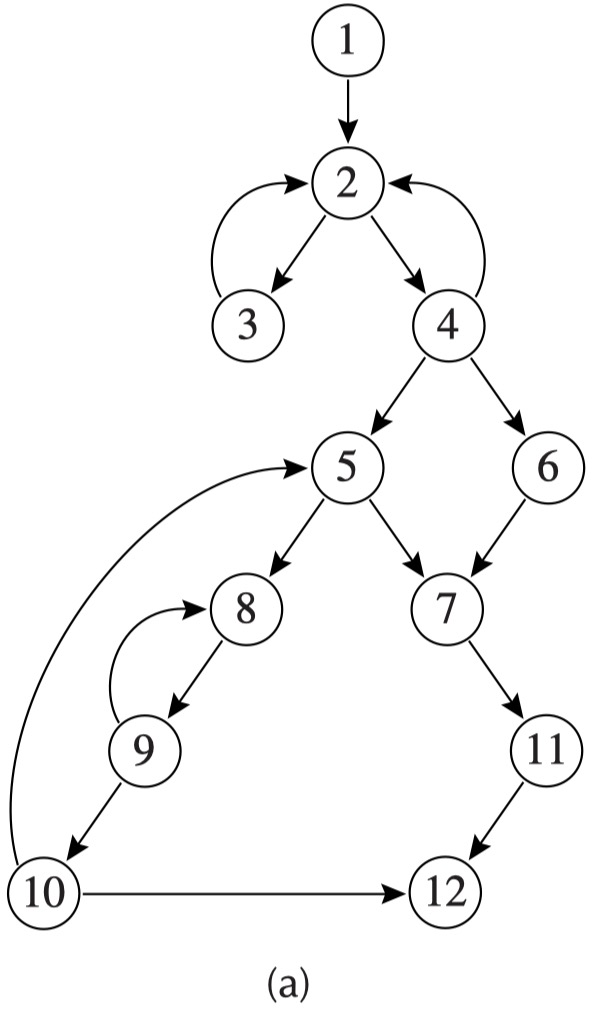

Example

  • 3 -> 2 的 natural loop 是 \(\{3, 2\}\)
  • 4 -> 2 的 natural loop 是 \(\{4, 2\}\)

Loop-Nest Tree

Note

如果循环 \(A\) 和 \(B\) 有不同的 header，并且 \(B\) 的所有节点都在 \(A\) 中（即 \(B \subseteq A\)），我们称 \(B\) 嵌套与（nested within）\(A\)，或称 \(B\) 是 \(A\) 的内循环（inner loop）。

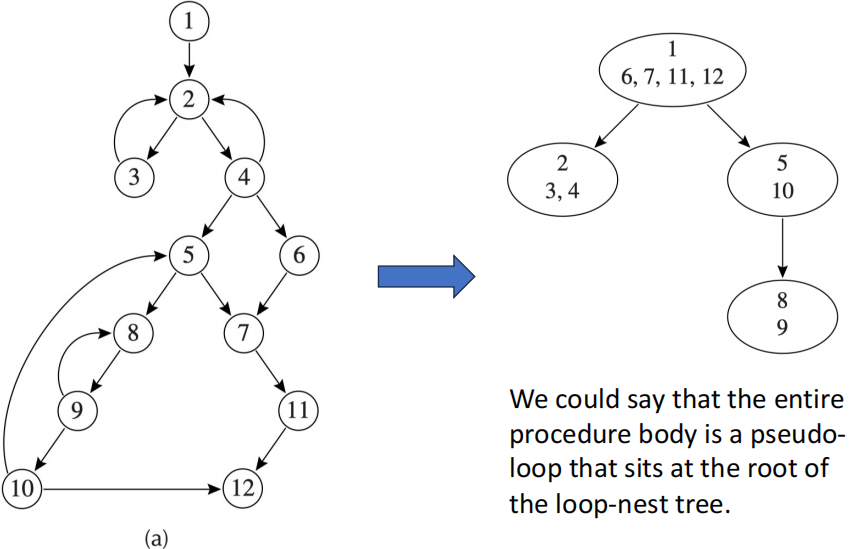

我们可以构造一个程序的 loop-nest tree，流程如下：

  1. 计算出 CFG 的 dominators
  2. 构造出 dominator tree
  3. 找出所有的 back edge、natural loops，以及相应的循环头节点
  4. 对于所有循环头节点 \(h\)，将 \(h\) 的所有 natural loop 合并为单个节点，记为 loop[h]
  5. 构建一个由循环头节点组成的树，根节点为 loop[s_0]，如果 \(h_2\) 在 loop[h1] 中，则将 loop[h2] 作为 loop[h1] 的子节点

Loop Preheader

许多循环优化操作需要在循环开始之前插入一些语句，例如将涉及循环不变量的计算移到循环外来减小开销。但是假如 loop header 有多个外部的前驱节点，就没办法有一个统一的为之类插入这些语句。

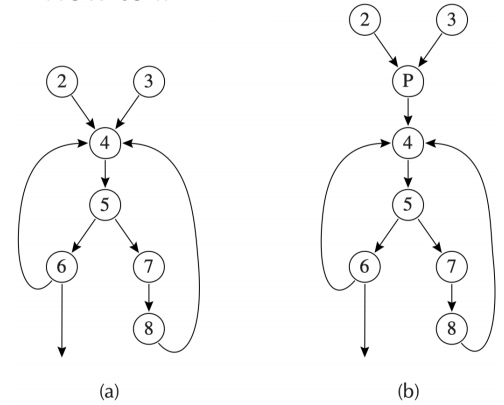

解决方法是在 header 之前插入一个 preheader 节点 \(p\)，作为 header 的唯一前驱节点：

  • \(p\) 在循环之外，并且是 header 的唯一前驱节点
  • 所有 header 原先的前驱节点都改为指向 \(p\)，并且 \(p\) 指向 header

Loop-Invariant Computations

如果一个循环中存在语句 t <- a op b，其中 \(a\) 和 \(b\) 都不依赖于循环中的任何变量，那么在每一次迭代中 t 的值都不会改变，我们称这样的语句为循环不变量（loop-invariant）。

一个定义语句 \(d\) t <- a1 op a2 是一个循环不变量，当且仅当满足以下任一条件：

  • \(a_i\) 是常量
  • 所有会对 \(d\) 产生影响的对 \(a_i\) 的定义语句都在循环之外（在循环期间 \(a_i\) 的值不会改变）
  • 只有一个对 \(a_i\) 的定义语句会影响 \(d\)，并且这个定义语句是循环不变量

简而言之，循环不变量是指在循环中计算结果不会改变的式子/变量。

Hoisting

我们可以将一个式子从循环中移到循环外部的过程称为hoisting。

假设 `t <- a op b`` 是一个循环不变量，我们需要判断何时能够进行 hoisting。

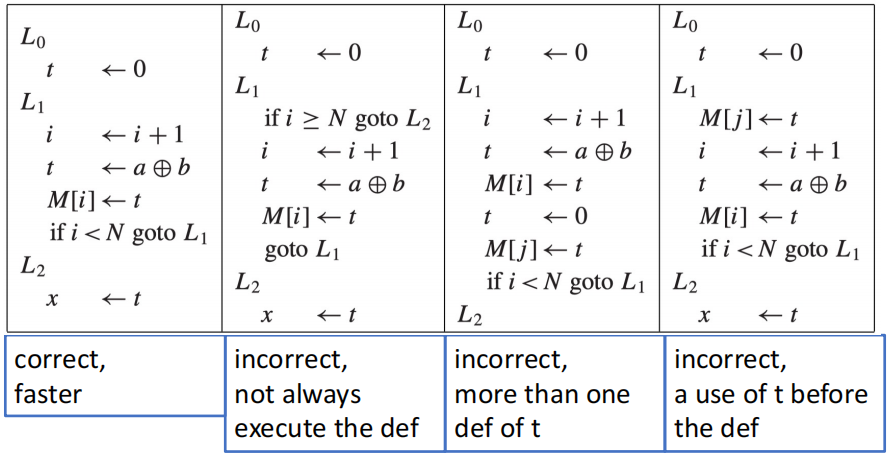

把式子 \(d\) t <- a op b 移到循环的 preheader 的标准是：

  • \(d\) dominates all loop exits at which \(t\) is live-out
  • 并且 loop 只有一个对 \(t\) 的定义语句
  • 并且 \(t\) 不属于 loop preheader 的 live-out 集合

Tip

t <- a op b 可能产生一些隐式的副作用（溢出等算术异常），这时候即使它是循环不变量，也不能随便 hoist。

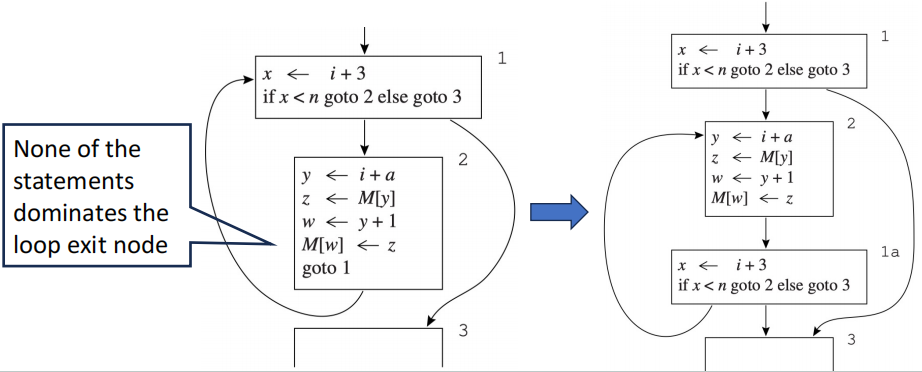

Turning while loops into repeat-until loops

while 循环的出口通常是 header，这会导致 loop exit 不被循环体中的语句支配（因为 header 可能有多个前驱节点），很难满足 hoisting 的条件。

通常的处理方法是把 while 循环转换成 if + repeat-until 循环的形式，这样一来，循环体中的语句就可以支配 loop exit，从而更可能满足 hoisting 的条件。
