数据

数据的属性

属性在不同领域中可能有不同的称呼，例如

  • 数学：维度
  • 机器学期：特征
  • 统计学：变量

属性可以大致分为两类

  • 类别属性：也称为状态，可以理解为“某种东西的名称”

    • 如形状、颜色等，仅用于区分不同对象，不蕴含序列的信息，也不能具备运算的功能

  • 序数属性：若属性能提供对象之间的比较信息，就将其称为序数属性

    • 虽然序数属性能够进行比较，但未必能进行运算，例如我们不能说特大号衣服减去大号衣服等于小号衣服

  • 数值属性：如果一个序数属性在算术运算下具有意义，就可将其称为数值属性

    • 数值属性包括离散型（只能用整数单位表示）和连续型（需计量或测量获得）两种类型

相异性矩阵

相异性矩阵：一个下三角矩阵，第 \(i\) 行、第 \(j\) 列的元素表示第 \(i\) 个对象和第 \(j\) 个对象之间的相异性。主对角线上的元素为 0，表示对象与自身的相异性为 0。

\[ \begin{bmatrix} & 0 \\\\ & d(2,1) & 0 \\\\ & d(3,1) & d(3,2) & 0 \\ & \vdots & \vdots & \vdots\\ & d(n,1) & d(n,2) & d(n,3) & \cdots & 0 \\ \end{bmatrix} \]

这里的 \(d(i,j)\) 表示第 \(i\) 个对象和第 \(j\) 个对象之间的相异性（距离）。

对于类别属性，可以用失配比来表示它们之间的差异

  • 失配比：两个对象值不相等的属性的数量占所有属性的比例 $$ d(i,j) = \frac{p-m}{p} $$

Example

A B C D
data1 true true false false
data2 true false true false

这里的两个数据的失配比为 \(\dfrac{2}{4} = 0.5\)

有时候我们干脆就不希望考虑进两个对象中都不存在（都为假）的属性，那么此时我们可以使用 Jaccard 相似系数来表示它们之间的相异性

于是上面这个例子的 Jaccard 距离就为 \(\dfrac{2}{3} = 0.66\)

如果需要比较的属性是数据

  • 欧氏距离：即两点间的距离公式 $$ d_{Euc} = \sqrt{\sum_{i=1}^{d} |P_i - Q_i|^2} $$
  • 曼哈顿距离：各属性差值的绝对值之和 $$ d_{CB} = \sum_{i=1}^{d} |P_i - Q_i| $$
  • 闵可夫斯基距离：可以把上面的两种距离用统一的公式来表示 $$ d_{Mk} = \sqrt[P]{ \sum_{i=1}^{d} |P_i - Q_i|^p } $$ 其中 \(p\) 是一个正整数，\(p=2\) 时为欧氏距离，\(p=1\) 时为曼哈顿距离。

数据科学

获取数据时可能由于人工失误、机器故障等原因导致数据质量不佳。

  • 准确性：数据的值是否正确
  • 完整性
  • 一致性：数据单位等是否一致
  • 时效性
  • 真实性
  • 可解释性：数据是否存在语义上的解释

数据清洗：纠正数据中的错误和不一致，提高数据质量

  • 数据库的完整性约束有助于帮助我们发现数据质量问题
  • 但这些约束依赖于我们事先定义好的问题，对于潜在的、未知的问题，有时我们可以通过排序、分组、生成视图（例如节点链接图、矩阵视图）等可视化方法来发现数据质量问题

可视化

按信息复杂程度，可视化方法可分为原始数据可视化、统计结果可视化、多协同视图三类

  • 数据轨迹：单变量数据呈现方法，将自变量与因变量在图中用点呈现
    • 展示数据分布、走势和离群异常点
  • 柱状图、饼状图、直方图、
  • 等高线图：把相等数值所在位置用曲线连接起来
  • 走势图、散点图/散点图矩阵
  • 热力图：用于有三个维度的数据，把第三个维度的数值用颜色表示出来
    • 例如用热力图表示西湖周边出行人数
  • 箱线图：

多协同视图就是把多个视图组合在一起，每个视图展示数据某个维度的属性，形成一个多维数据的可视化界面

数据挖掘：从大型数据库、网络等发现和提取、模式特征、知识

  • 挖掘非常规的或以前未知的信息
  • 描述型任务
    • 概念描述
    • 关联描述
    • 聚类
    • 异常分析
  • 预测型任务
    • 分类：寻找一个模型或算法来实现对数据的分类
    • 演化分析：建立模型来表示数据在时间和空间中的变化规律，用于预测未知对象的时空行为

数据可视化基础

格式塔(Gestalt)原则

格式塔原则认为结构比元素重要，视觉形象首先作为统一的整体被认知

特性：

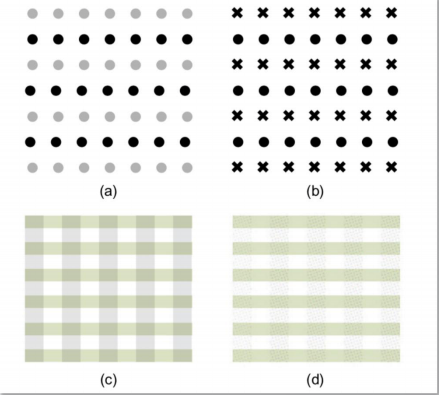

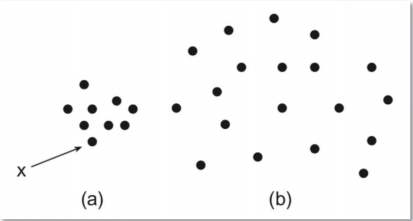

  • 接近性（proximity）：相互接近的对象容易被视为一组

  • 相似性（similarity）：形状、颜色等相似的对象会被视为一组

  • 连续性（continuity）：人脑更倾向于把对象视为连续的

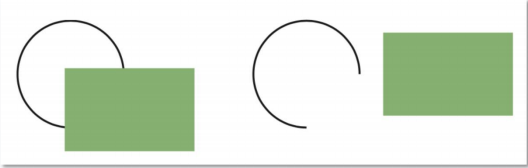

  • 闭合性（closure）

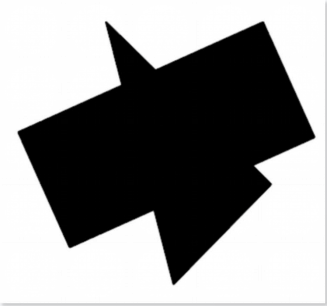

  • 简单性（simplicity）：人脑倾向于把对象识别为最简单的模式

原则：

  • 共势原则(common fate)

  • 好图原则(pragnanz)

  • 对称原则(symmetry)

  • 经验原则(past experience)

视觉编码原则

数据类型：

  • 连续型（量化型）

    • 定距型（interval）：数值之间的差异有意义，但比值没有意义，且没有绝对零点

      例如日期、地点

    • 定比型（ratio）：数值之间的差异和比值都有意义，且有绝对零点

      例如长度、质量、温度（开尔文温标）

  • 序数型

    • 小、中、大

  • 类别型（定类 nominal）

视觉编码

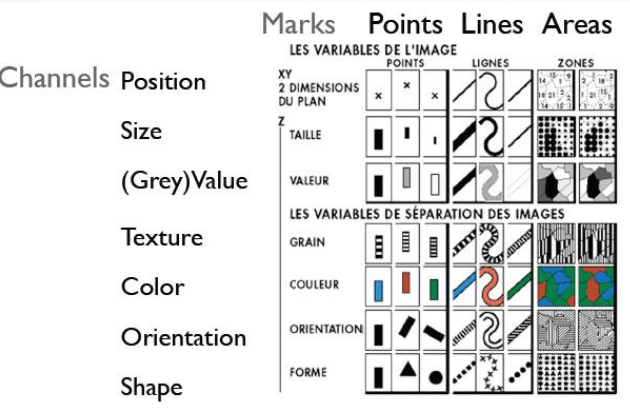

以点、线、面、体为基本元素，使用颜色、形状、大小、方向等视觉属性（通道）对数据进行编码

  • Marks：点、线、面、体等几何元素
  • Channels：颜色、形状、大小、方向、长度、角度等视觉属性
  • Encoding：将数据映射到视觉属性的过程

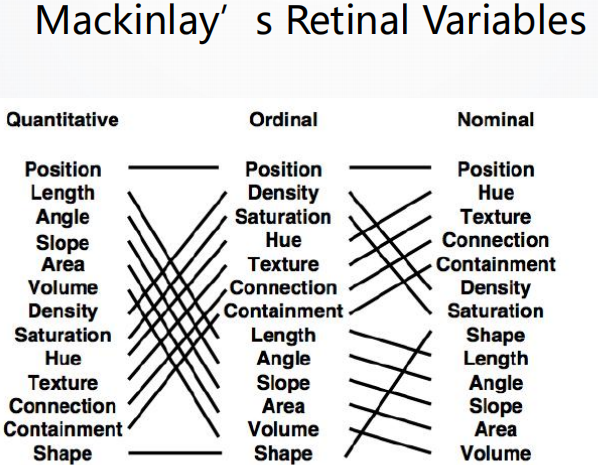

不同的通道在表示不同类型的数据时具有不同的有效性

popout

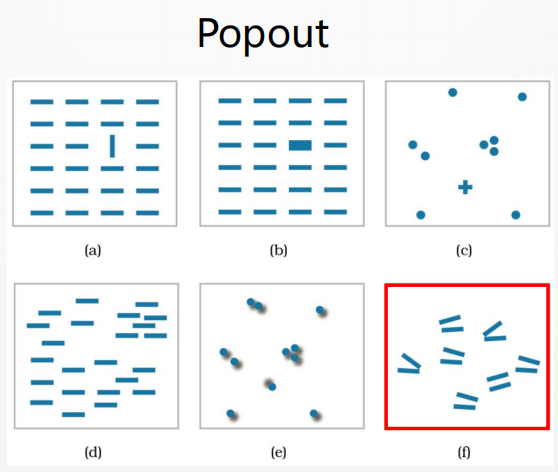

当我们让某个（某些）元素与其他的元素在视觉上有明显的区别时，这个元素就会从其他元素中突出处理，我们称之为 popout

这在很多视觉通道上都有效果，例如颜色、形状、方向、大小等，但并非所有的通道都能有比较显著的效果

grouping

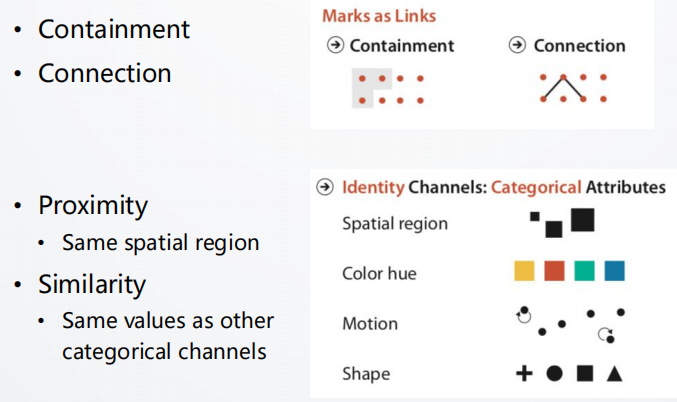

当我们让某些元素在视觉上有明显的区别时，这些元素就会被分为一组，我们称之为 grouping

  • containment：包含
  • connection：连接
  • proximity：接近
  • similarity：相似性

color

  • 在小区域中颜色难以辨认，而在大区域中明亮的颜色看起来会显得更大。因此我们应该在小区域中使用明亮、饱和度高的颜色，在大区域使用低饱和度的颜色（如粉色）
  • 当色彩数量较少时，它才适合用于分类数据的可视化，因此我们在表示分类数据时使用的色彩不应超过 8 种
  • 亮度和饱和度在认知中有隐式的有序关系，可以用于排序数据（例如不同数值的数据使用不同的亮度或饱和度来表示）

视觉分析模型

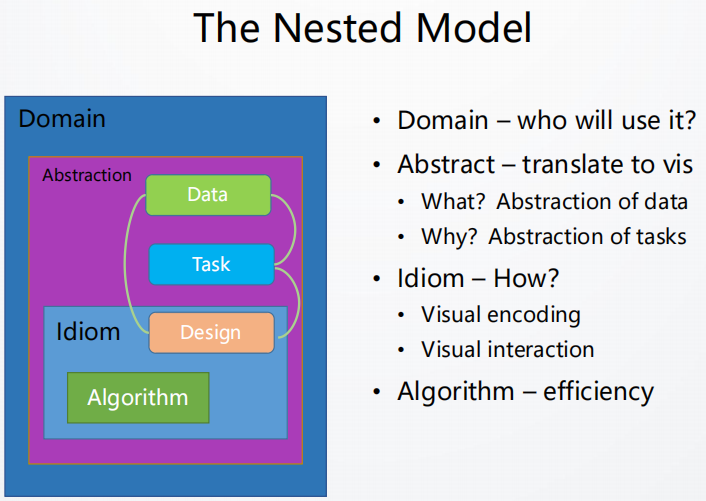

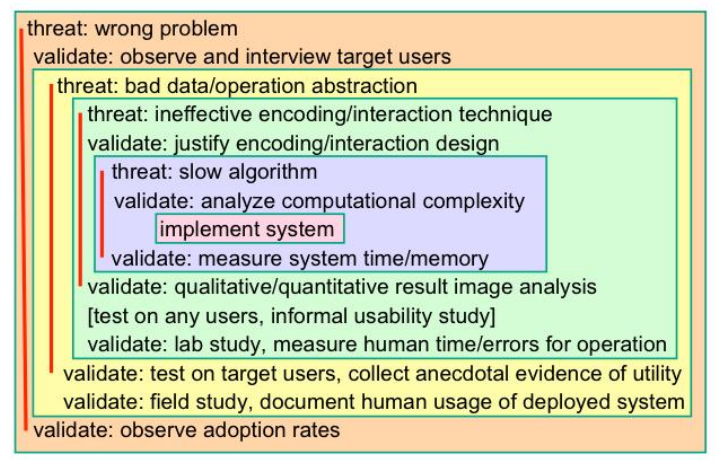

数据转化

归一化

归一化（Normalization）是将原始数据映射到一个特定的分布空间中，通常会对数据的颜色、大小、坐标等进行归一化处理 - 线性归一化：将数据映射到 \([0,1]\) 的区间 $$ x' = \frac{x - min(x)}{max(x) - min(x)} $$ - 对数归一化：将数据映射到 \([0,1]\) 的区间 $$ x' = \frac{\log(x) - \log(min(x))}{\log(max(x)) - \log(min(x))} $$ - Z-score 标准化：将数据映射到 \([-1,1]\) 的区间 $$ x' = \frac{x - \mu}{\sigma} $$ 其中 \(\mu\) 为均值，\(\sigma\) 为标准差 - 分位数归一化：将数据映射到 \([0,1]\) 的区间 $$ x' = \frac{rank(x)}{n} $$ 其中 \(rank(x)\) 为数据在所有数据中的排名，\(n\) 为数据的总数

平滑

指去除数据中的噪声，使数据更加平滑

  • PLSR（Partial Least Squares Regression）：部分最小二乘回归 $$ \min_{\overrightarrow{x}} \sum_{i=1}^{n} (y_m - y_i)^2 $$
  • LOESS（Locally Weighted Scatterplot Smoothing）：局部加权回归 $$ \hat{y} = \sum_{i=1}^{n} w_i y_i $$ 其中 \(w_i\) 为权重，\(y_i\) 为数据点的值

采样

在信号领域中，采样是指将连续信号转换为离散信号的过程。而在于数据处理中，采样是指从数据集中选择一部分数据进行分析的过程，通过选择出的数据子集，我们能够估计数据的整体情况。

分箱/离散化

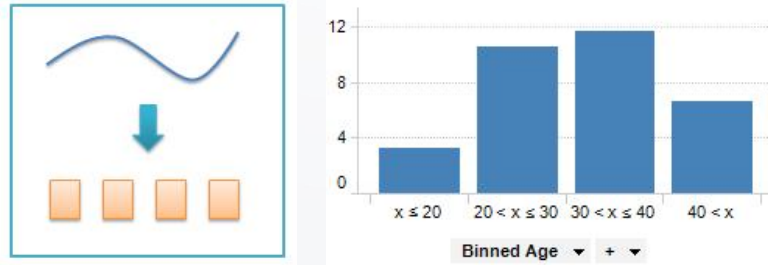

分箱是指把数据分成若干个区间（箱），每个区间内的数据被视为同一类数据。分箱的目的是为了减少数据的复杂性，提高数据的可读性和可解释性。

数据图表

线表

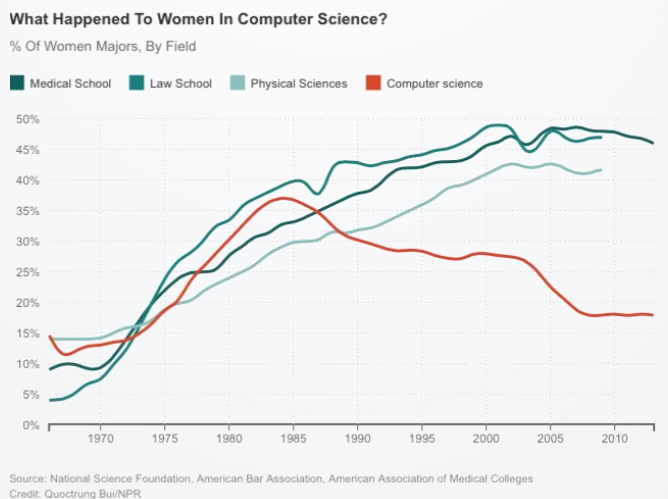

线表是用来表示数据随时间等因素变化的图表，通常用于显示数据的趋势和变化。线表的优点是可以清晰地显示数据的变化趋势，但缺点是当数据量较大时，线表可能会变得混乱。

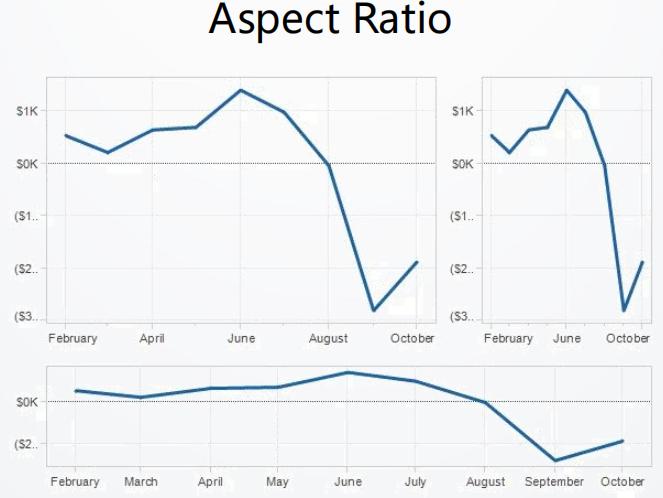

由于图表的长宽比例会很大程度上影响我们对于数据的认知，因此我们在绘制图表时需要注意图表的长宽比例（aspect ratio）

一般而言，我们希望把让图表中的线段整体的方向接近于 45°，这样我们就能更好地观察到数据的变化趋势

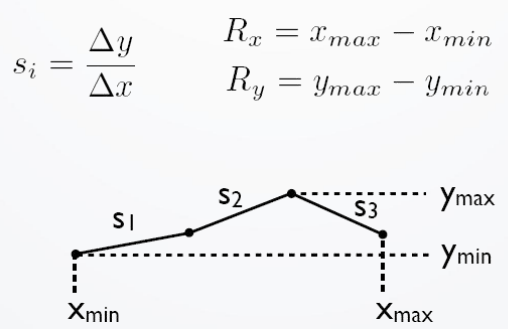

  • Average-Absolute-Slopes Banking： $$ \alpha = mean|s_i| \dfrac{R_x}{R_y} $$

  • Median-Absolute-Slopes Banking： $$ \alpha = median|s_i| \dfrac{R_x}{R_y} $$

  • Average-Absolute-Orientation Banking：

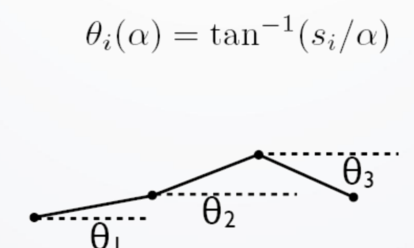

    \[ \sum_i \dfrac{|\theta_i(\alpha)|}{n} = 45° \]
