单目视觉与立体视觉

约 3547 个字 21 张图片 预计阅读时间 14 分钟

相机基本原理

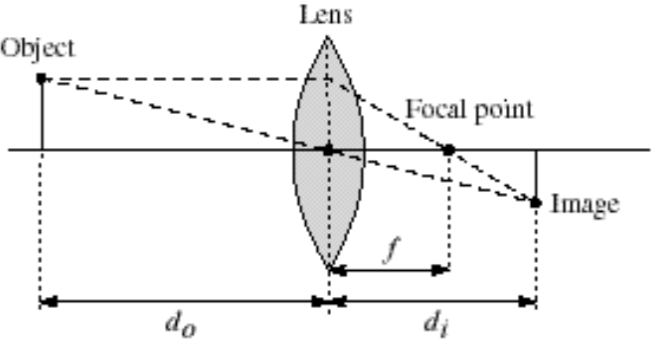

薄透镜

薄透镜的焦距、物距和像距之间的关系可以用透镜方程来表示： $$ \frac{1}{f} = \frac{1}{d_o} + \frac{1}{d_i} $$

景深

景深（Depth of Field）是指在拍摄时，能够保持清晰的范围。景深的大小与光圈、焦距和物距有关。

当我们在摄影时，通常不可能保证所有的物体都在焦点上，但在焦点（焦距）附近的物体都可以保证一定的清晰度。景深指的就是能保证物体清晰的物距范围。

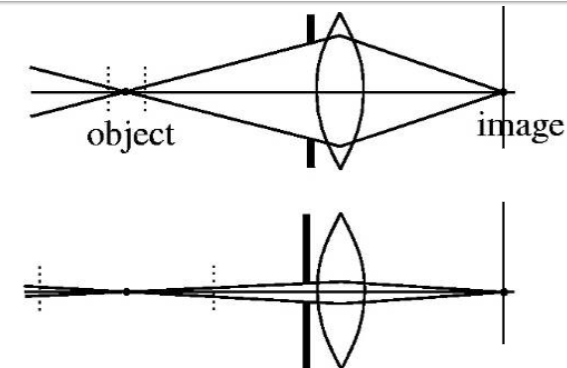

• 从上图中我们可以看到，光圈越大，景深越小；光圈越小，景深越大
• 但是较小的光圈可能会导致接收到的光线减少，从而需要更多的曝光时间；同时光圈过小时，也可能由于光的散射反而导致图像变模糊

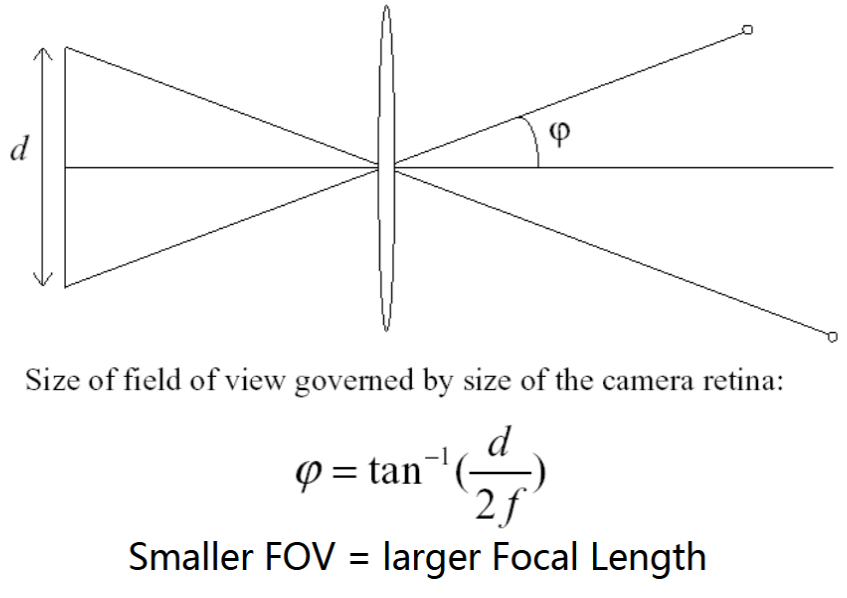

视野

Field of View（FOV）

• 放大倍数越大（焦距越大），视野越小
• 当 FOV 偏大或偏小时，图像中的物体会产生畸变

投影

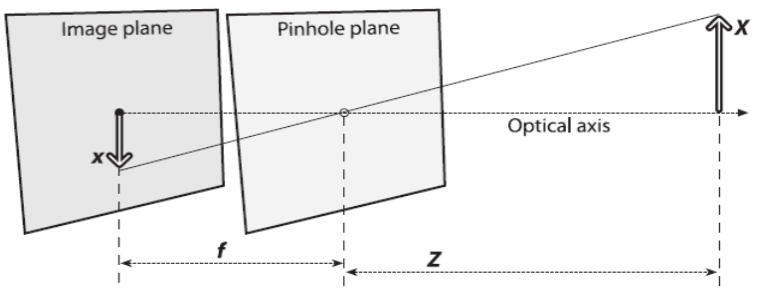

我们可以很容易地得到一个式子： $$ \dfrac{-x}{f} = \dfrac{X}{Z} \longrightarrow -x = f \dfrac{X}{Z} $$ 这里的负号表示小孔成像的方向与物体方向相反

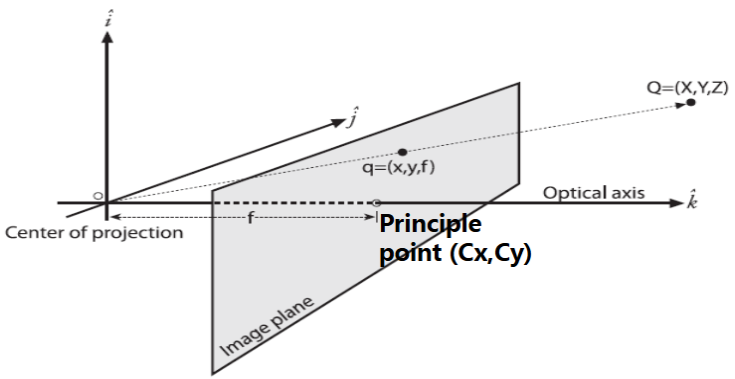

但有时候成像的小孔未必处在中心位置，这时候我们可以给上面的式子添加一个偏移量

\[ x = f\dfrac{X}{Z} + c_x \]

于是现在我们就可以得到相机内部的参数

\[ \begin{cases} x_{screen} = f_x (\dfrac{X}{Z}) + c_x \\\\ y_{screen} = f_y (\dfrac{Y}{Z}) + c_y \end{cases} \]

其中 \(f_x = F s_x,\ f_y = F s_y\)

• \(F\) 是物体实际的大小，单位是 mm 等，
• \(s_x,\ s_y\) 是把实际物体转换到屏幕像素的转换因子，单位是 pixel/mm 等
• \(f_x,\ f_y\) 的单位是 pixel

intrinsic parameters

我们把 \((f_x, f_y, c_x, c_y)\) 称为相机的内部参数/固有参数（intrinsic parameters）

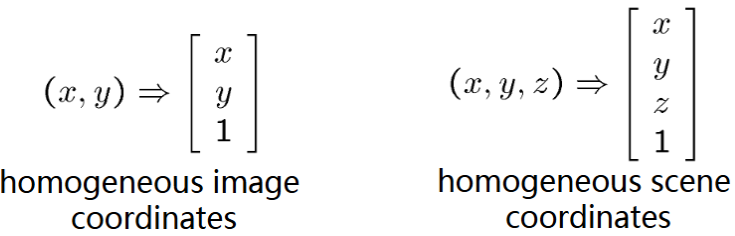

但我们注意到上面的式子需要除以 \(Z\)，并不是一个便于计算的线性关系。这里有一个小技巧：我们可以添加一个额外的坐标维度，从而把笛卡尔坐标转化为齐次坐标

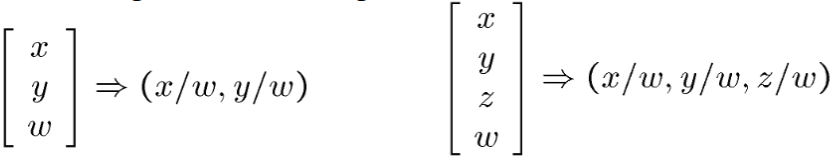

类似地，我们也可以把齐次坐标转换为原先的笛卡尔坐标

于是我们就可以把上面的式子写成矩阵乘法的形式： $$ q = MQ $$ 其中 $$ q = \begin{bmatrix} x \\ y \\ z \end{bmatrix} \quad M = \begin{bmatrix} f_x & 0 & c_x \\ 0 & f_y & c_y \\ 0 & 0 & 1 \end{bmatrix} \quad Q = \begin{bmatrix} X \\ Y \\ Z \end{bmatrix} $$

透镜畸变

我们使用的透镜不可能是完美的，由于透镜的种种瑕疵，所成的像会出现各种畸变。

径向畸变

图像径向畸变是图像像素点以畸变中心为中心点，沿着径向产生的位置偏差，从而导致图像中所成的像发生形变。图像径向畸变是成像过程中最主要的畸变，同时也是对成像效果影响最大的畸变。

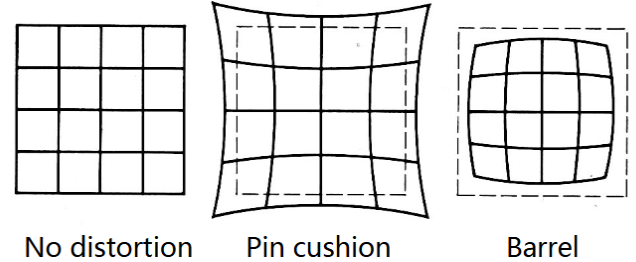

• 枕形畸变（pin cushion）：从图像的中心点到图像的边缘点图像的相对大小逐渐变大
• 桶形畸变（barrel）：从图像的中心点到图像的边缘点图像的相对大小逐渐变小

Correcting Radial Distortion

对径向畸变进行建模和矫正的方法是对 \(x\) 和 \(y\) 进行修正

\[ \begin{aligned} & x_{corrected} = x(1 + k_1 r^2 + k_2 r^4 + k_3 r^6) \\ & y_{corrected} = y(1 + k_1 r^2 + k_2 r^4 + k_3 r^6) \end{aligned} \]

切向畸变

切向畸变由于镜头的设计和制造过程中，镜头的各个光学元件（如透镜）之间相对位置的不完美，尤其是透镜元件的对准误差。

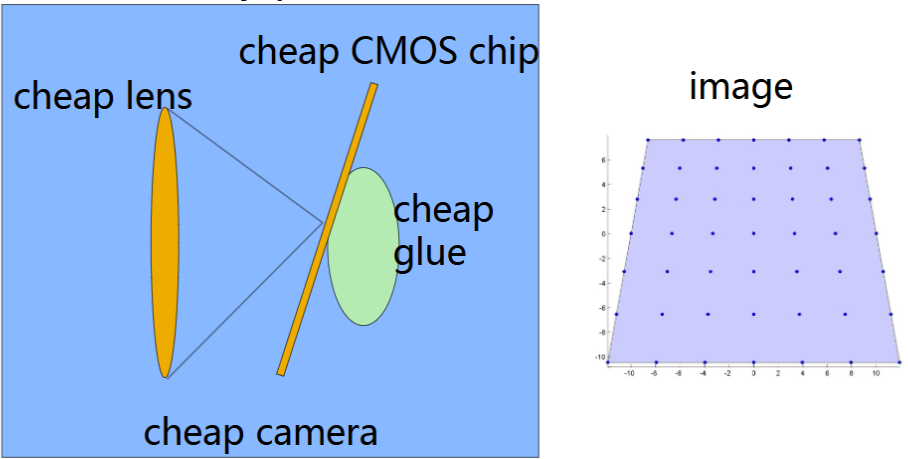

例如当透镜和感光的 CMOS 芯片之间没有对准时就会导致切向畸变

要对切向畸变进行建模和校正，可以按照如下的方式：

\[ \begin{aligned} & x_{corrected} = x +[2p_1 y + p_2(r^2 + 2x^2)] \\ & y_{corrected} = y + [p_1(r^2 + 2y^2) + 2p_2 x] \end{aligned} \]

distortion parameters

我们把 \((k_1, k_2, p_1, p_2, k_3)\) 称为相机的畸变参数（distortion parameters）

坐标系

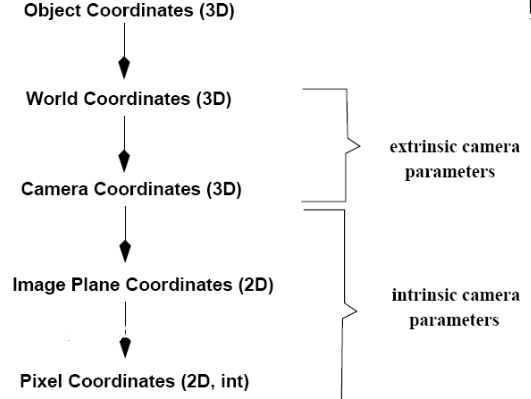

四大坐标系

• 物体坐标系：也称物体局部坐标系，它是一个三维直角坐标系 \((x_o, y_o, z_o)\)
  • 物体坐标系的原点通常位于物体的几何中心，x、y 轴分别与物体的长、宽平行，z 轴垂直于物体表面
  • 物体坐标系的位置根据实际情况自行确定
• 世界坐标系：也称测量坐标系，它是一个三维直角坐标系 \((x_w, y_w, z_w)\)
  • 在世界坐标系中，可以描述相机和待测物体的空间位置。而世界坐标系的位置根据实际情况自行确定。
• 相机坐标系：同样是一个三维直角坐标系 \((x_c, y_c, z_c)\)
  • 相机坐标系的原点是镜头的光心，x、y 轴分别与像平面两边平行，z 轴为镜头的光轴，与像平面垂直
• 图像坐标系：也叫平面坐标系，像素坐标系似乎也属于这一部分（？），用物理单位（例如 mm）表示像素的位置
  • 从相机坐标系转换到图像坐标系属于从 3D 转换到 2D的透视投影关系

网上不少资料都认为四个坐标系指的是世界、相机、图像、像素四个坐标系，但是老师在复习课上说的是物体、世界、相机、图像四个坐标系，暂且按照老师的说法来记吧

上面我们讨论的是相机内部的参数，但实际上都属于相机坐标系到图像坐标系的转换。也就是说，之前我们得到的矩阵乘法实际上是 $$ q_{image} = MQ_{cam} $$ 其中 $$ q_{image} = \begin{bmatrix} x \\ y \\ z \end{bmatrix} , \quad M = \begin{bmatrix} f_x & 0 & c_x \\ 0 & f_y & c_y \\ 0 & 0 & 1 \end{bmatrix} , \quad Q_{cam} = \begin{bmatrix} X_{cam} \\ Y_{cam} \\ Z_{cam} \end{bmatrix} $$

世界坐标系到相机坐标系

世界坐标系（物体坐标系）到相机坐标系的变换属于刚体变换，即只需要改变物体的空间位置（平移）和朝向（旋转），而不改变物体的形状。

我们可以使用旋转矩阵 \(R\) 和平移向量 \(t\) 来表示这种变换 $$ \begin{bmatrix} x_w \\ y_w \\ z_w \end{bmatrix} = R \begin{bmatrix} x_c \\ y_c \\ z_c \end{bmatrix} + t $$ 其中 \(R\) 是一个 3×3 矩阵，\(t = [t_x, t_y, t_z]^T\) 是一个 3×1 矩阵

二维平面 xoy 的旋转可以看作三维坐标系围绕着 z 轴旋转 \(\theta\) 角的结果，即

\[ R_z(\theta) = \begin{bmatrix} \cos\theta & \sin\theta & 0 \\ -\sin\theta & \cos\theta & 0 \\ 0 & 0 & 1 \end{bmatrix} \]

另外两个方向的旋转也可以用类似的方式表示出来，因此旋转矩阵 \(R\) 就可以表示为三个角度的矩阵相乘 $$ R = R_z(\theta) R_y(\varphi) R_x(\psi) $$ 其中

\[ \begin{aligned} & R_x(\psi) = \begin{bmatrix} 1 & 0 & 0 \\ 0 & \cos\psi & \sin\psi \\ 0 & -\sin\psi & \cos\psi \end{bmatrix} , \\\\ & R_y(\varphi) = \begin{bmatrix} \cos\varphi & 0 & -\sin\varphi \\ 0 & 1 & 0 \\ \sin\varphi & 0 & \cos\varphi \end{bmatrix} , \\\\ & R_z(\theta) = \begin{bmatrix} \cos\theta & \sin\theta & 0 \\ -\sin\theta & \cos\theta & 0 \\ 0 & 0 & 1 \end{bmatrix} \end{aligned} \]

我们现在继续使用齐次坐标来表示坐标系的转换，就可以写成

\[ P = \begin{bmatrix} R_{3\times3} & t_{3\times1} \\ 0_{1\times3} & 1 \end{bmatrix} P_0 \]

相机在世界坐标系中未必处于坐标轴中心，因此我们如果想要从 \(Q_w\) 转换到 \(Q_{cam}\)，还需要进行一些处理。

我们用 \(O_w\) 表示世界坐标系原点所在位置，用 \(C_w\) 表示相机的位置，那么 \(T = O_w - C_w\) 表示的就是从世界坐标系原点转移到相机坐标系原点所需要的平移向量。 $$ \begin{aligned} Q_{cam} &= R(Q_w - C_w) \\ &= R(Q_w - O_w + T) \\ &= RQ_{obj} + RT \end{aligned} $$ 转换到齐次坐标中，就是 $$ Q_{cam} = \begin{bmatrix} R & RT \\ 0 & 1 \end{bmatrix} Q_{obj} $$ $$ \Longrightarrow t = RT $$ 又因为 \(R\) 是一个正交矩阵，\(R^T = R^{-1}\)，于是 $$ Q_{obj} = R^T Q_{cam} - T $$ 转换到齐次坐标中，有 $$ Q_{obj} = \begin{bmatrix} R^T & -T \\ 0 & 1 \end{bmatrix} Q_{cam} $$ $$ \Longrightarrow t = -T $$

相机参数

Transformation between camera and object

• 外部参数（extrinsic parameters） $$ (\theta, \varphi, \psi, t_x, t_y, t_z) $$
• 内部参数（intrinsic parameters） $$ (f_x, f_y, c_x, c_y) $$
• 畸变参数（distortion parameters） $$ (k_1, k_2, p_1, p_2, k_3) $$

内部参数和外部参数属于 3D 几何，共有 10 个；畸变参数属于 2D 几何，共有 5 个。

\[ \begin{aligned} Q_{cam} = M_{ext} Q_{obj} \\ q_{image} = M_{int} Q_{cam} \end{aligned} \]

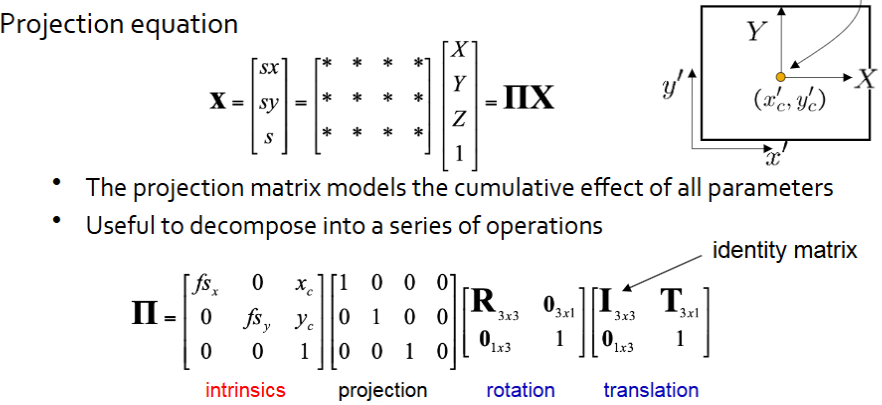

从物体的世界坐标转换到图像坐标，可以概括为使用一个 3×4 的矩阵 \(\Pi\) 把外部的世界坐标投影为图像坐标，其中 \(\Pi\) 是上面的几个转换矩阵矩阵相乘的结果。

相机标定

相机标定（Camera Calibration）是指通过一定的数学方法，估算出相机的内外参数，并通过这些参数来进行图像的几何校正。标定的目的是为了准确地理解相机成像过程中的各种畸变（如径向畸变、切向畸变）和图像坐标与实际世界坐标之间的映射关系。

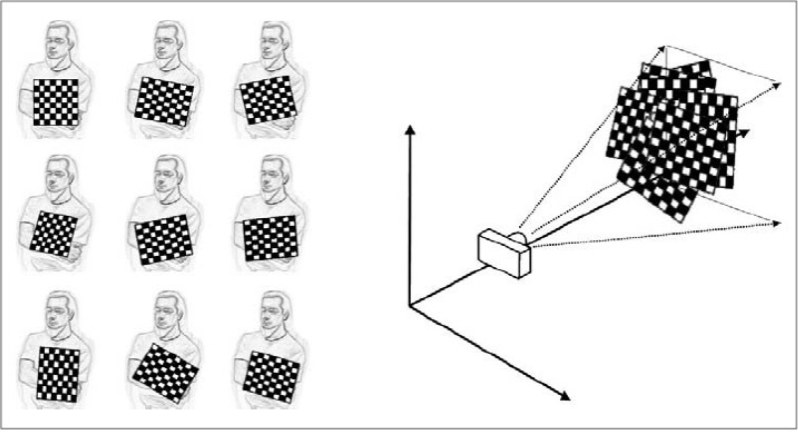

棋盘格标定法

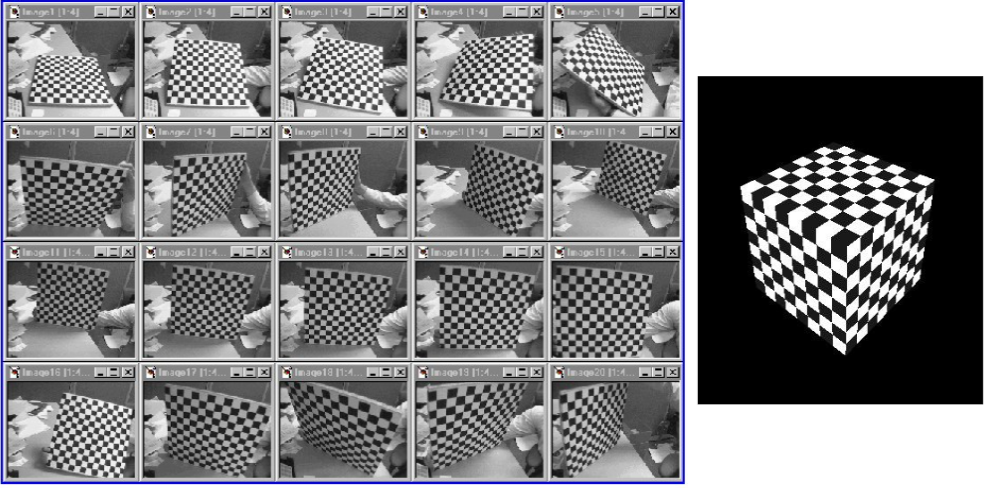

棋盘格标定法（Checkerboard Calibration）： 这是最常见的标定方法。使用一个平面上的棋盘格图案，在多个视角下拍摄棋盘格图像。通过检测图像中棋盘格的角点（例如黑白方块的交点位置），结合棋盘格的实际物理尺寸，可以求解相机的内参和外参。

• 使用标定板（如棋盘格）拍摄一系列的图片，确保角度、距离等条件多样化。
• 对每张图片中的棋盘格角点进行检测（通常是交点位置）。
• 将每张图片的 2D 角点与已知的 3D 世界坐标进行对应，通过优化方法（如最小二乘法）计算出相机的内外参数。

每个角点的标定都可以生成 2 个约束条件（2 个约束方程）。回顾之前的内容，相机需要 6 个外部参数和 4 个内部参数，而每个视角对应的外部参数都是不同的。

假设共有 \(N\) 个角点，\(K\) 个不同的视角（图像），那么一共能得到 \(2NK\) 个角点约束条件。而我们需要的参数共有 \(K \times 6 + 4\) 个，因此需要保证 $$ 2NK \geqslant 6K + 4 $$ 即 $$ (N-3)K \geqslant 2 $$ 其中 \(K>1\)

注意到 \(K=2\) 时，\(N=4\)，因此每 4 个角点就需要 2 个视角来处理。

双目视觉

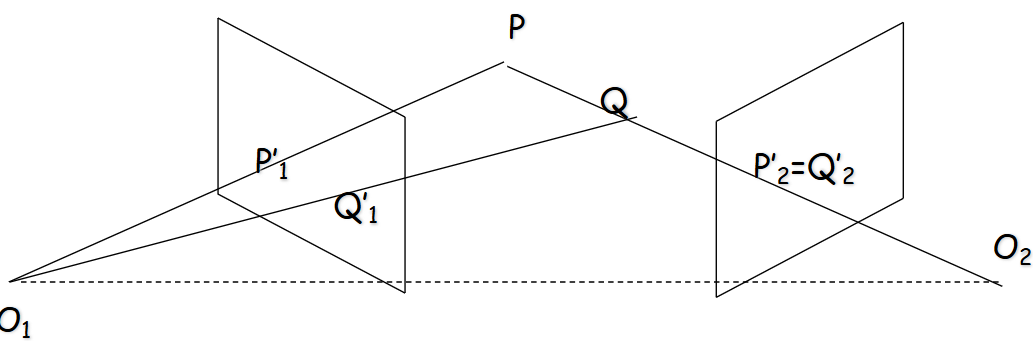

使用两个或多个摄像机可以帮助我们获取更丰富的场景信息，如可以通过两个摄像机的视差来计算深度信息，从而实现三维重建。

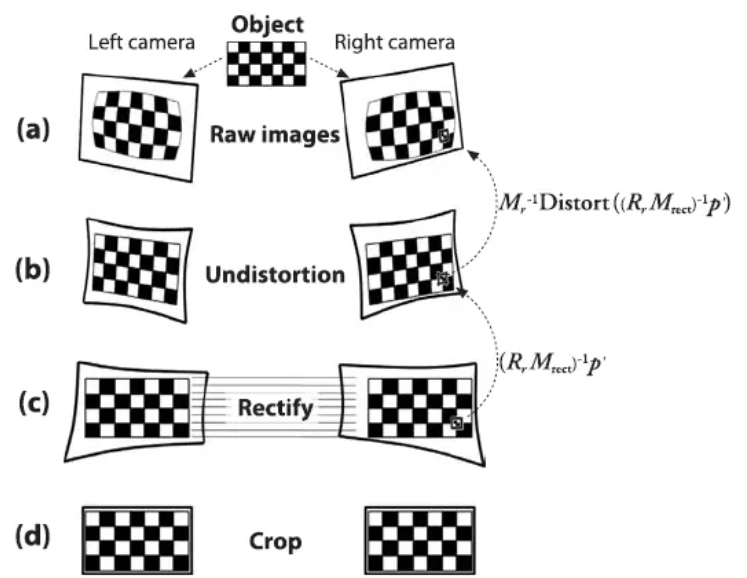

构建立体视觉主要可以分为四个步骤：

• 畸变矫正（Undistortion）
  • 通过标定摄像机的内参和外参来矫正摄像机的畸变，把图像进行处理得到矫正后的图像。
• 图像校正（Rectification）
  • 将两个摄像机的图像进行校正，使得它们在同一平面上。
• 对应点匹配（Correspondence Matching）
  • 在校正后的两张图像中找到对应的特征点，并计算它们的视差。
• 反投影（Reprojection）
  • 利用三角化原理，计算得到深度图。

三角化

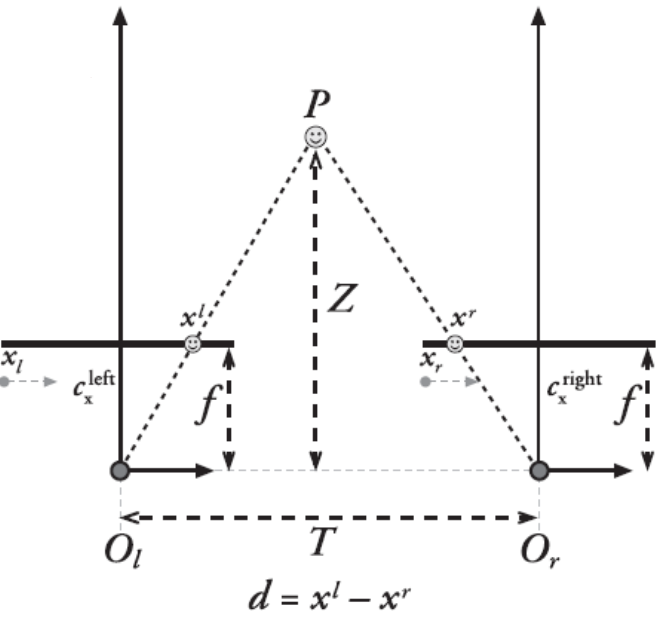

假设我们已经得到了两张去畸变、对齐（焦点所在直线平行）并且长度单位相同的图片，同时我们还知道 3D 点在 2D 图像平面中的位置，那么我们就可以利用三角化来获取点的深度信息

通过相似三角形的知识，我们可以从上图中知道 $$ \dfrac{T - (x^l - x^r)}{Z-f} = \dfrac{T}{Z} $$ 从而可以得到 $$ Z = \dfrac{f T}{x^l - x^r} $$

深度分辨率

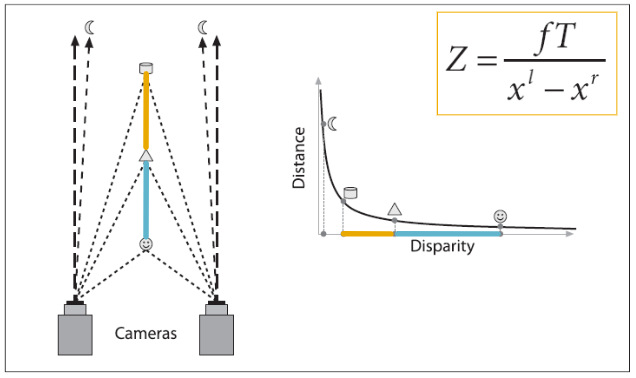

视差变化时，图像的深度也会发生变化；但深度随视差的变化不是均匀的，只有在靠近相机的位置才有较高的深度分辨率，即可以分辨出较小的视差。

例如在较近的位置，一米的视差可以观测到很明显的深度变化，但在很远的位置（例如几百米），一米的视差变化就很难观测到了

结构光成像

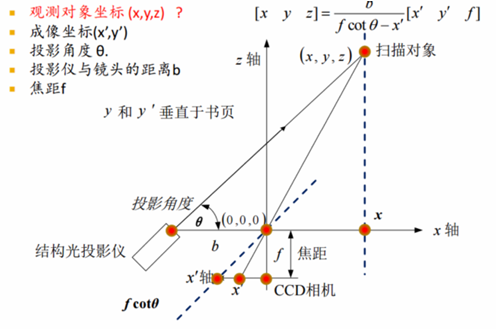

结构光成像系统：结构光投影仪 + CCD 相机 + 深度信息重建系统

使用多个投影仪——照相机时，我们需要把多个扫描结果拼接起来，形成对扫描对象的完整描述。

用于解决对视角图像匹配问题的方法是迭代最近点方法（Iterative Closest Point，ICP）

基本步骤：给定两个三维点集 \(P\) 和 \(Q\)，其中 \(P\) 是源点集，\(Q\) 是目标点集。ICP 的目标是找到一个刚体变换（旋转和平移），使得 \(P\) 在变换后与 \(Q\) 最接近。

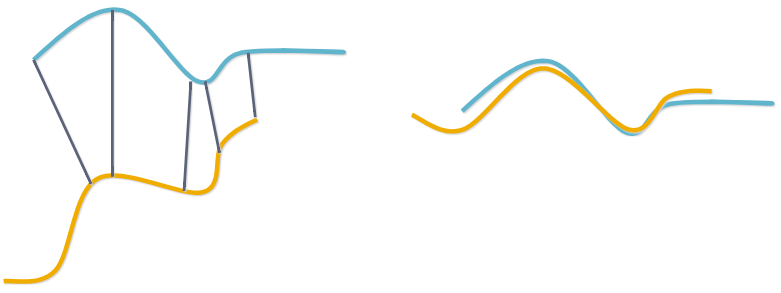

1. 首先建立两个扫描结果之间点的对应关系；
2. 通过迭代获得一个仿射变换函数，它能够描述步骤 1 中对应点之间的变换关系；
3. 对扫描结果上的所有点应用该仿射变换函数；
4. 选取两个扫描结果中距离最近的点作为对应点，计算对应点的距离，如果该距离大于设定的阈值，则继续执行步骤 2、3，否则结束。

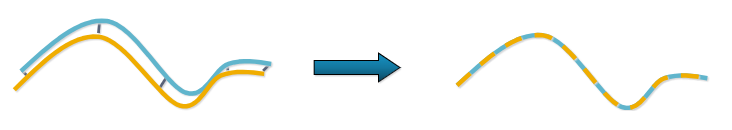

ICP 示例

形式化地来说，我们可以定义一个映射 $$ F: M_p = F(p) $$

定义 cost 为

\[ cost = \sum_{i} d^2(M_{p_i} - p'_j) = \sum_{i} d^2(F(p) - p'_j) \]

其中 \(d^2(M_{p_i} - p'_j)\) 表示 \(M_{p_i}\) 和 \(p'_j\) 之间的距离平方和，\(M_{p_i}\) 是表面 \(M_s\) 上的点，\(p'_j\) 是表面 \(S'\) 上与 \(M_{p_i}\) 最近的点，

我们的目标就变成了迭代地搜索一个 \(F\)，使得 cost 最小，这就变成了一个优化问题。
