轮廓

从上一课中,我们知道可以利用各种边缘检测算法检测出图像中的边缘点,这些边缘点连接起来就可以知道一个物体在二维平面上的投影边界,我们可以称这一边界为轮廓。

轮廓必须通过某种数学形式来表示,并以此为基础实现视觉信息的计算机处理,并且这种表示必须是高效的、准确的。我们直接用边缘检测得到的边缘点的集合来表示轮廓,但它的时间开销和空间开销都很大。

通常情况下,我们需要找到一个数学模型,比如曲线,来表示轮廓,从而获得更为高效和准确的表征方式。

曲线表示

  • 显式表示:y=f(x) y = f(x)
  • 隐式表示:f(x,y)=0 f(x,y) = 0
  • 参数表示:p(t)=(x,y)=(x(t),y(t)) p(t) = (x, y) = \left( x(t), y(t) \right)

曲线的几何属性

  • 曲线长度 t1t2(x(t))2+(y(t))2 \int_{t_1}^{t_2} \sqrt{\big( x'(t)\big)^2 + \big( y'(t)\big)^2 }
  • 曲线切方向 (x(t),y(t))(x(t),y(t)) \frac{\big( x(t), y(t) \big)'}{\big| \big( x(t), y(t) \big)' \big|}
  • 曲率 θ=(x(t),y(t)) \theta = \big( x(t), y(t) \big)''

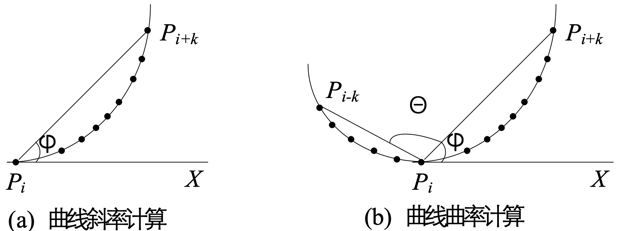

在计算机中,曲线是以离散化形式保存的,因此它的上述几种几何属性就变为了

  • 曲线长度 s=i=2n(xixi1)2+(yiyi1)2 s = \sum_{i=2}^n \sqrt{(x_i - x_{i-1})^2 + (y_i - y_{i-1})^2}
  • 曲线切方向 Φ=arctanyi+kyixi+kxi \varPhi = \arctan \dfrac{y_{i+k} - y_i}{x_{i+k} - x_i}
  • 曲率 θ=ΦlΦr \theta = \varPhi_l - \varPhi_r

链码(Chain Code)

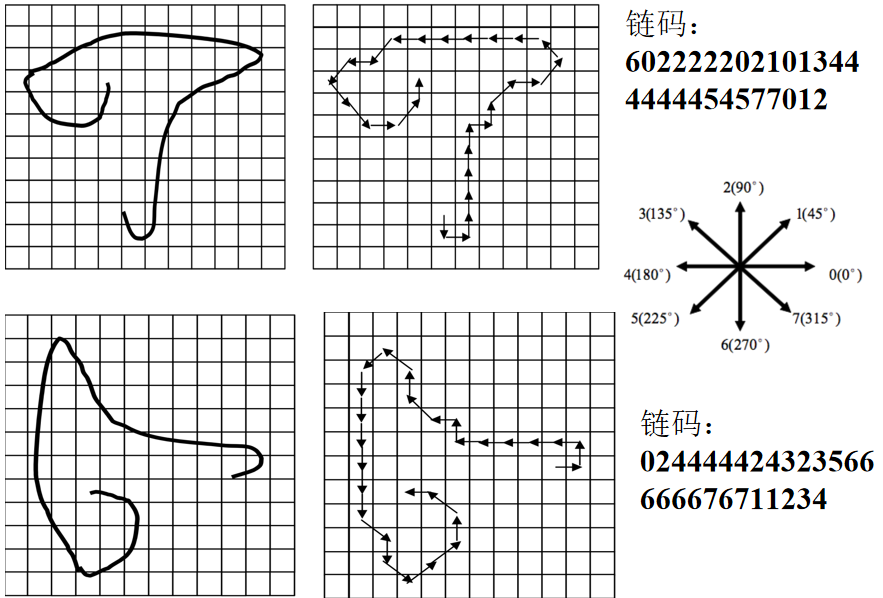

链码:用相邻边缘点组成的方向序列来表示边缘

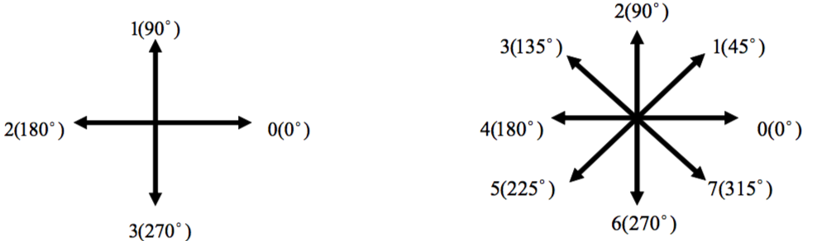

  • 4 连通对应四方向链码
  • 8 连通对应八方向链码

曲线拟合

多边形拟合

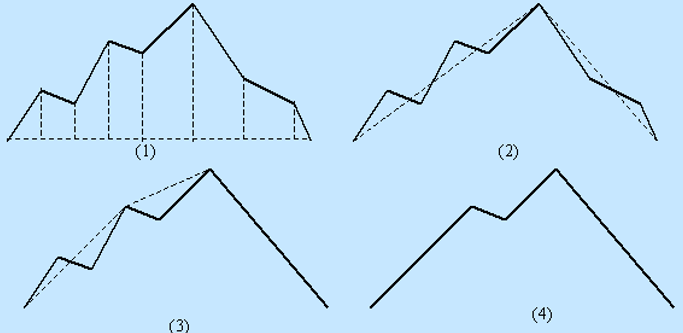

Douglas-Peucker 算法

对每一条离散曲线的首末点虚连一条直线,求所有点与直线的距离,并找出最大距离值 dmaxd_{max},用 dmaxd_{max} 与阈值D相比:

  • dmaxDd_{max} < D,这条曲线上中间点全部舍去;
  • dmaxDd_{max} \geqslant D,保留 dmaxd_{max} 对应的点,并以该点为界,把曲线分为两部分,对这两部分重复使用该方法。

椭圆拟合

思路是使用一个二次曲线方程 f(x,y)=ax2+bxy+cy2+dx+ey+f=0 f(x,y) = ax^2 + bxy + cy^2 + dx + ey +f = 0 来拟合逼近物体的边缘。即目标函数是 minθf(xi,yi),θ=<a,b,c,d,e,f> \min_{\theta} \sum f(x_i, y_i), \theta = < a,b,c,d,e,f > 约束条件为 4acb2=14ac-b^2=1

求解思路:使用拉格朗日乘子法 + 最小二乘法

OpenCV 中的椭圆拟合

cv2.fitEllipse(points)

  • 输入参数 points:输入的二维点集,通常是一个轮廓(可以是 numpy 数组或 OpenCV 的轮廓格式)。要求输入的点集至少包括 5 个点,否则无法拟合椭圆。
  • 返回一个旋转矩形,表示拟合的椭圆,格式为 (center, axes, angle):
    • center:椭圆的中心点坐标 (x, y)。
    • axes:椭圆的长轴和短轴长度 (major_axis, minor_axis)。
    • angle:椭圆的旋转角度(以度为单位)

使用示例如下

import cv2
import numpy as np

# 创建一个黑色图像并绘制一个椭圆
image = np.zeros((400, 400), dtype=np.uint8)
cv2.ellipse(image, (200, 200), (100, 50), 30, 0, 360, 255, -1)

# 检测轮廓
contours, _ = cv2.findContours(image, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

# 确保轮廓点数足够多才能拟合椭圆
if len(contours[0]) >= 5:
    ellipse = cv2.fitEllipse(contours[0])
    print("椭圆参数:", ellipse)

    # 在图像上绘制拟合的椭圆
    result = cv2.cvtColor(image, cv2.COLOR_GRAY2BGR)
    cv2.ellipse(result, ellipse, (0, 255, 0), 2)

    # 显示结果
    cv2.imshow("Fitted Ellipse", result)
    cv2.waitKey(0)
    cv2.destroyAllWindows()
#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

int main() {
    // 创建一个黑色图像并绘制一个椭圆
    Mat image = Mat::zeros(400, 400, CV_8UC1);
    ellipse(image, Point(200, 200), Size(100, 50), 30, 0, 360, Scalar(255), -1);

    // 检测轮廓
    vector<vector<Point>> contours;
    findContours(image, contours, RETR_EXTERNAL, CHAIN_APPROX_SIMPLE);

    // 确保轮廓点数足够多才能拟合椭圆
    if (contours[0].size() >= 5) {
        RotatedRect ellipse = fitEllipse(contours[0]);
        cout << "椭圆中心: " << ellipse.center << endl;
        cout << "椭圆长轴和短轴: " << ellipse.size << endl;
        cout << "椭圆角度: " << ellipse.angle << endl;

        // 在图像上绘制拟合的椭圆
        Mat result;
        cvtColor(image, result, COLOR_GRAY2BGR);
        ellipse(result, ellipse, Scalar(0, 255, 0), 2);

        // 显示结果
        imshow("Fitted Ellipse", result);
        waitKey(0);
    }

    return 0;
}

Hough 变换

Hough 变换是基于投票 (Voting) 原理的参数估计方法。基本思想是对图像中每一点对(可能的参数组合)进行表决,赢得多数票的参数组合为最终结果。

直线检测

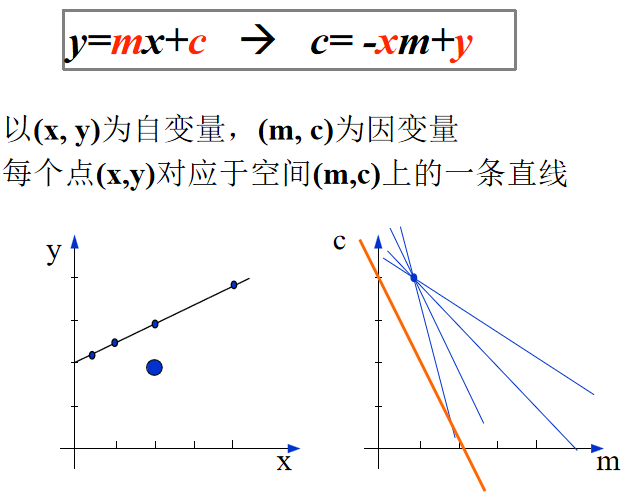

为了避免垂直直线带来的问题,我们常会改用极坐标表示直线。

Hough 变换可以概括为以下 4 步:

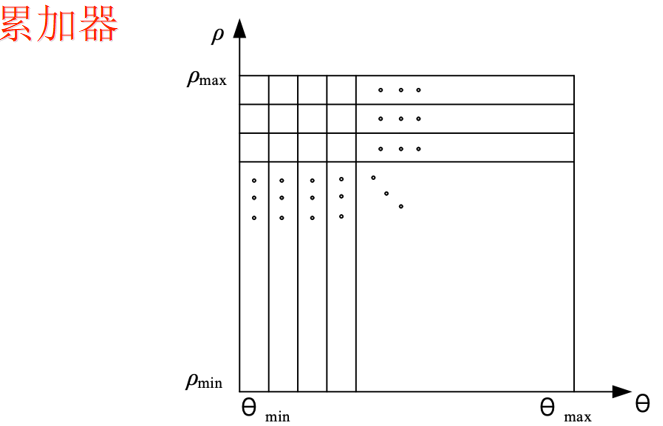

  1. 适当地量化参数空间(合适的精度即可)
  2. 假定参数空间的每一个单元都是一个累加器,把累加器初始化为零

  3. 对图像空间的每一点,在其所满足的参数方程对应的累加器上加 1

  4. 累加器阵列的最大值就拟合得到的模型的参数

Example

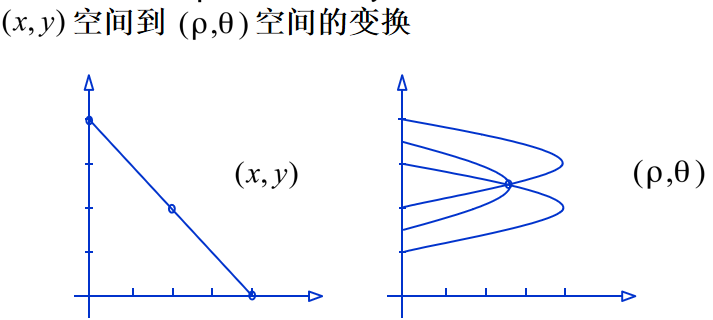

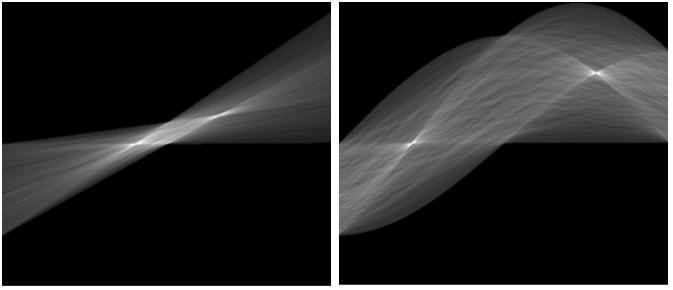

从可视化的角度来看,就相当于每个点会给参数空间中的某一条曲线亮度加 1,最后得到的亮度最高的点就是我们应该选择的参数

圆弧检测

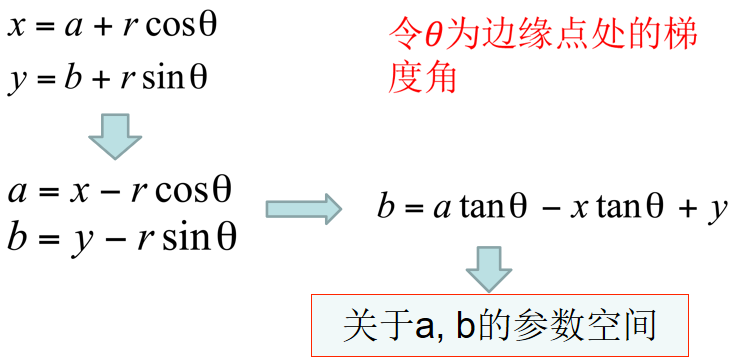

  1. 量化关于 a,b 的参数空间到合适精度
  2. 初始化所有累加器为 0
  3. 计算图像空间中边缘点的梯度幅度和角度
  4. 若边缘点参数坐标满足则该参数坐标对应的累加器加 1
  5. 拥有最大值的累加器所在的坐标即为图像空间中的圆心所在位置
  6. 得到圆心坐标之后,我们可以很容易反求出半径 r
