DLP and TLP¶

约 7383 个字 75 行代码 57 张图片预计阅读时间 30 分钟

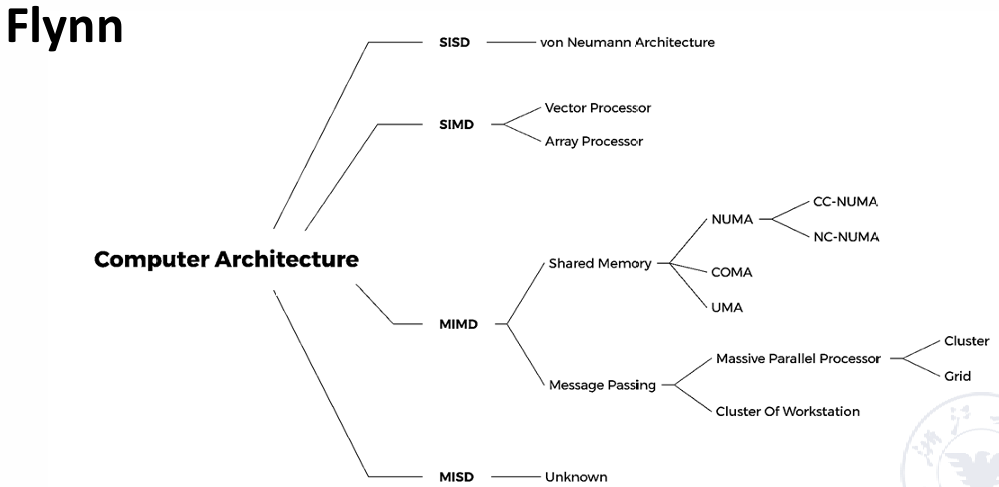

Flynn 分类法

Flynn 分类法按照指令和数据流不同的组织方式，将计算机系统分为四类：

SISD（Single Instruction Single Data）：单指令单数据流，传统的单核处理器。
SIMD（Single Instruction Multiple Data）：单指令多数据流，适用于向量处理器和图形处理器。
MISD（Multiple Instruction Single Data）：多指令单数据流，较少见，通常用于冗余计算。
MIMD（Multiple Instruction Multiple Data）：多指令多数据流，现代多核处理器。

SIMD: vector processor¶

Vector Processor & Scalar Processor¶

向量处理器（vector processor）：具有向量数据表示和相应的向量指令的流水线处理器。
标量处理器（scalar processor）：没有向量数据表示和相应的向量指令的流水线处理器。

它们通常有三种处理数据的模式：

Horizontal processing method
- Vector calculations are performed horizontally from left to right in a row.
  - 每行从左到右横向计算，一行计算完毕后才开始下一行。
- Problems with horizontal processing:
  - 每部分计算都会出现 RAW（Read After Write）数据依赖，流水线效率低下
  - 若使用静态多功能流水线（static multi-functional pipeline），每次切换功能部件都需要排空流水线，这样的效率甚至不如顺序执行
  - horizontal processing method 不适用于向量处理器
Vertical processing method
- The vector calculation is performed vertically from top to bottom in a column manner
Vertical and horizontal processing method (group processing method)
- 把上面两种方法结合起来

Example

考虑计算 $D = A \times (B+C)$，向量长度为 $N$

Horizontal processing method
- 分成 $N$ 个 scalar operations，逐行计算
- 先计算 $d_1 \leftarrow a_1 \times (b_1 + c_1)$，然后计算 $d_2 \leftarrow a_2 \times (b_2 + c_2)$，依次类推
- 计算过程可以写作：
  - $k_i \leftarrow b_i + c_i$
  - $d_i \leftarrow a_i \times k_i$
- 会出现 N 次数据相关，需要 2N 次功能切换
Vertical processing method
- 先计算向量加法，再计算向量乘法
- 计算过程可以写作：
  - $K \leftarrow B + C$
  - $D \leftarrow A \times K$
- 只会出现 1 次数据相关，和 2 次功能切换
Vertical and horizontal processing method
- 如果 N 很大，一个向量无法容纳所有数据，那么数据分成多个组
- $N = S \times n + r$，即分成 $S$ 组，每组 $n$ 个元素，最后剩下的一组可能有 $r$ 个元素
- 组内做纵向计算，组间做横向计算
- S+1 次数据相关，和 2(S+1) 次功能切换

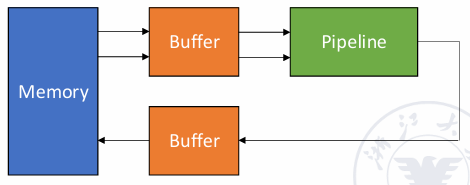

方法二操作要求处理器结构为 memory-memory structure：
- 源向量和目标向量都要存储在内存中，计算的中间结果也要写回到内存里
方法三操作要求处理器结构为 register-register structure：
- 使用可以快速访问的向量寄存器，用于存储源向量、目标向量和中间结果
- 计算组件的输入输出端直接与向量寄存器相连，中间结果直接存储在寄存器中

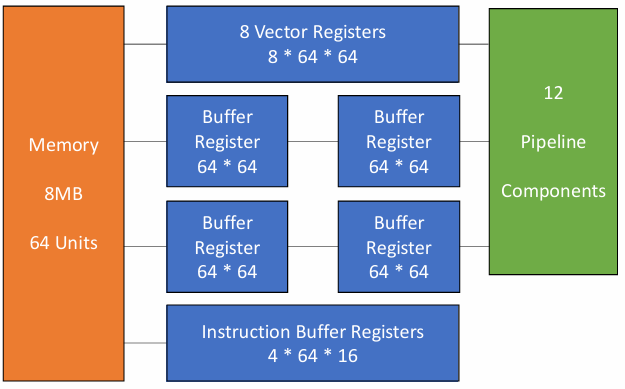

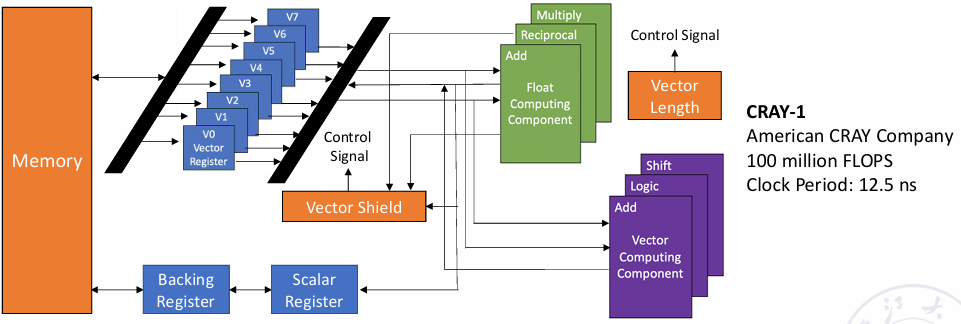

Vector Processor Example -- Cray-1¶

包含 8 个向量寄存器，每个寄存器可以存储 64 个 64 位的浮点数，寄存器之间通过向量总线连接。
有 12 条可以并行执行的单功能流水线

每个向量寄存器 $V_i$ 都有单独的一个总线，连接至 6 个功能部件
每个向量功能部件也有一个总线，用于将计算结果返回给向量寄存器总线
当没有出现 $V_i$ 冲突和功能冲突时，每个向量寄存器 $V_i$ 和每个功能部件都可以并行工作

Info

$V_i$ conflict: The source vector or result vector of each vector instruction working in parallel uses the same $V_i$
- 即向量寄存器之间的使用存在依赖，后续指令需要等待前面指令的执行完成后再执行
- 向量元素级别的等待，即前面的指令的第一个元素计算完成后，就开始计算后面指令的第一个元素
- Writing and reading data related $$ V0 \leftarrow V1 + V2 $$ $$ V3 \leftarrow V0 + V4 $$
- Reading data related $$ V0 \leftarrow V1 + V2 $$ $$ V3 \leftarrow V1 \times V4 $$
Functional conflict: Each vector instruction working in parallel must use the same functional unit
- 多条指令需要使用同一个功能部件
- 只能等待前面的指令彻底执行完毕后（最后一个元素计算完成）才能开始执行后续指令
- 例如当我们只有一个乘法单元时，下面的指令就会出现功能冲突： $$ V0 \leftarrow V1 + V2 $$ $$ V3 \leftarrow V4 \times V5 $$

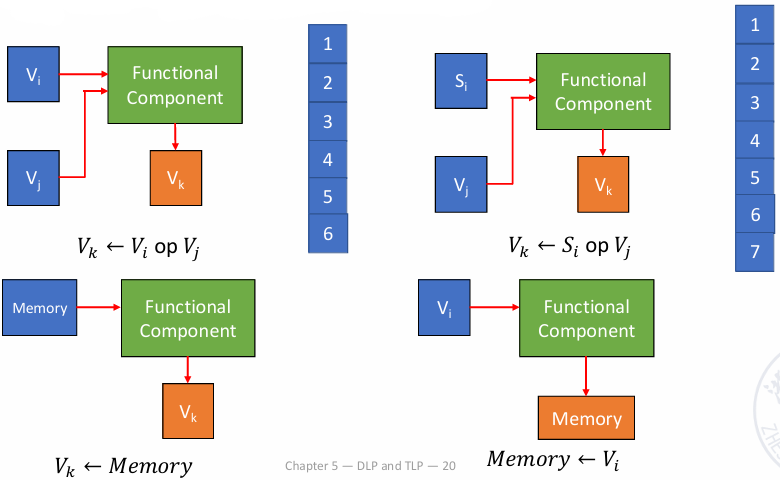

Instruction Types of CRAY-1¶

向量加法需要 6 个周期，乘法需要 7 个周期，内存读写需要 6 个周期。

Improve the Performance of Vector Processor¶

Set up multiple functional components and make them work in parallel.
Use vector chaining technology to speed up the execution of a string of vector instructions.
Adopt recycling mining technology to speed up recycling processing.
Using a multi-processor system to further improve the performance.

第 1、3、4 种方法实际上都是增加硬件资源，在这里我们主要介绍第 2 种方法

Vector Chaining

向量链接（vector chaining）是指将一个向量指令的结果直接作为下一个向量指令的输入，而不需要将结果写回到寄存器或内存中。
例如我们有两条指令，第一条指令的计算结果是第二条指令的输入。那么我们就可以把这两条指令链接起来，第一条指令每计算出一个元素，就立即传递给第二条指令，从而实现类似于流水线的连续执行。

Example

考虑 $D = A \times (B+C)$，假设向量长度 $N \leqslant 64$，元素均为浮点数，$B$ 和 $C$ 分别存储在寄存器 $V_0$ 和 $V_1$ 中

我们可以按照如下的方法计算：

V3 <- memory    // access vector A
V2 <- V0 + V1   // Vector B and Vector C perform floating point addition
V4 <- V3 * V2   // Floating point multiplication, the result is stored in V4

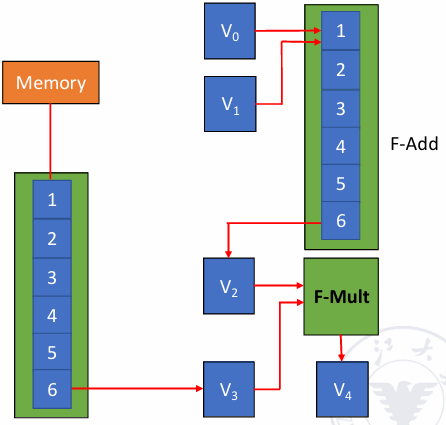

前两条指令不存在冲突，可以并行执行；第三条指令 RAW 依赖于前两条指令，但是我们可以将它们连接起来

假设把向量元素数据送到功能部件、把向量元素数据存储到向量寄存器中、把数据从内存中送到 fetch function unit 里都需要一拍

路径一：1 拍从内存到 fetch function unit，6 拍进行取数据操作，1 拍把取出的数据送至 V3
路径二：1 拍将数据从 V0 和 V1 送到加法单元，6 拍进行加法操作，1 拍把加法结果送至 V2

两条路径花费的时间都是 8 拍，因此在第 9 拍乘法单元就可以开始计算

Question

考虑下面的指令，它们在不同情况下执行花费的总时间是多少？

V3 <- memory
V2 <- V0 + V1
V4 <- V3 * V2

指令顺序执行

经过 8 拍后第一个元素从内存中被取出，在经过 N-1 拍后所有元素都被取出，共需要 (1+6+1)+N-1 拍，后面的两条指令类似。

于是我们可以知道总共需要的拍数为 $$[(1+6+1)+N-1] + [(1+6+1)+N-1] + [(1+7+1)+N-1] = 3N+22 $$
并行执行前两条指令，然后再执行最后一条指令

需要的拍数为： $$ \max{ [(1+6+1)+N-1], [(1+6+1)+N-1] } + [(1+7+1)+N-1] = 2N+15 $$
采用向量链接技术

我们只需要直到 V4 的第一个元素需要多长时间被计算出来即可：(1+6+1)+(1+7+1)=17 拍，随后还有 N-1 个元素需要计算，因此总拍数为 N+16

SIMD: array processor¶

阵列处理器：N 个处理单元（processing element, PE）会组成一个处理器阵列，从 $PE_0$ 到 $PE_{N-1}$，每个处理单元都可以独立地执行指令。

阵列之间有通信通道，将处理元素连接起来
每个阵列都使用一个单一的控制单元来控制所有处理单元，使得指令可以并行地运行
有时阵列处理器也被称为并行处理器（parallel processor）

根据内存在系统中的布局，阵列处理器可以被分为两类：

Distributed memory
Centralized shared memory

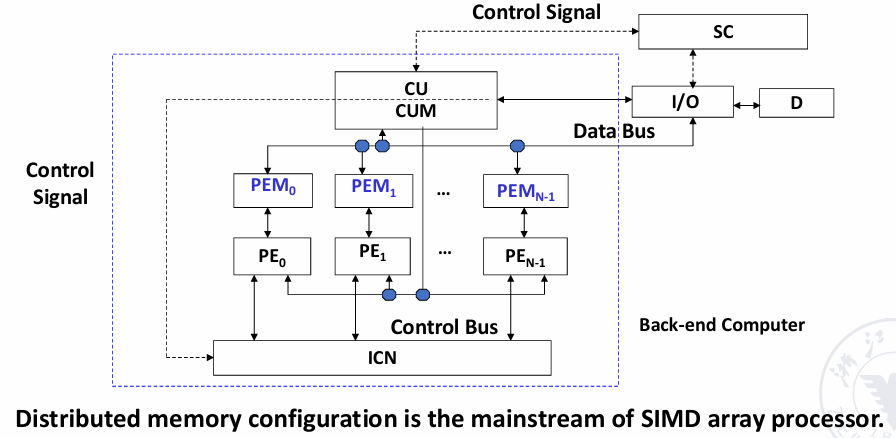

Distributed Memory¶

PE 是处理单元，PEM 是处理单元对应的内存，CU 是控制单元，CUM 是控制单元的内存，ICN 是内部控制的互联网络

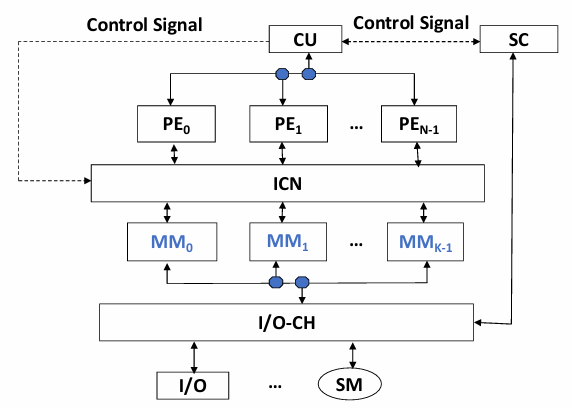

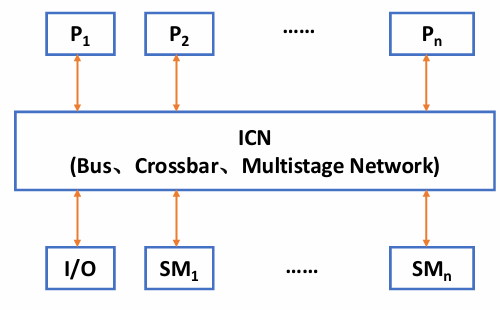

Centralized Shared Memory¶

多个处理器阵列通过一个互联网络共享一个中央内存，所有处理器阵列都可以访问这个中央内存。

Parallel Computer Design¶

上面这两种设计都需要把处理单元连接起来，假设有 n 个处理单元，如果我们让它们两两相连，那就需要 $C_n^2 = \dfrac{n(n-1)}{2}$ 个连接，这样的开销很大且难以实现。

Definition

A network composed of switching units according to a certain topology and control mode to realize the interconnection between multiple processors or multiple functional components within a computer system.

我们使用一个网络图（network graph）来表示处理单元之间的连接关系，其中每个节点表示一个处理单元，每条边表示两个处理单元之间的连接。

一个互联网络主要由一个部分组成：CPU, memory, interface, link and switch node

Some key points

- Static topology

  静态拓扑，即处理单元之间的连接关系在设计时就已经确定，并且在运行时不会改变。
Topology of interconnection network
- Dynamic topology

  动态拓扑，即处理单元之间的连接可以在运行时根据需要进行调整，例如通过调整开关可以改变节点之间的连接关系。
Timing mode of interconnection network
- Synchronization system: Use a unified clock. Such as SIMD array processor

  同步系统，即所有处理单元都使用同一个时钟信号来同步工作，所有处理单元在同一时刻执行相同的指令。
- Asynchronous system: No uniform clock. Each processor in the system works independently

  异步系统，即每个处理单元都可以独立地工作，没有统一的时钟信号。每个处理单元可以根据自己的时钟信号来执行指令。
Exchange method of interconnection network
- Circuit switching
- Packet switching
Control Strategy of interconnection network
- Centralized control mode: 有一个全局控制器来管理所有处理单元的工作
- Distributed control mode: 没有全局控制器

Goal of interconnection network¶

Single-stage interconnection network: There are only a limited number of connections at the only level to realize information transmission between any two processing units.

单级连接，只有有限数量的连接
Multi-stage interconnection network: It is composed of multiple single-level networks in series to realize the connection between any two processing units.

多级连接，把多个单级网络串联起来

N 个入端和 N 个出端会建立一个映射关系 $j \to f(j)$，入端和出端通常都使用二进制来进行编码，这个映射关系被称为互连函数（interconnection function）。

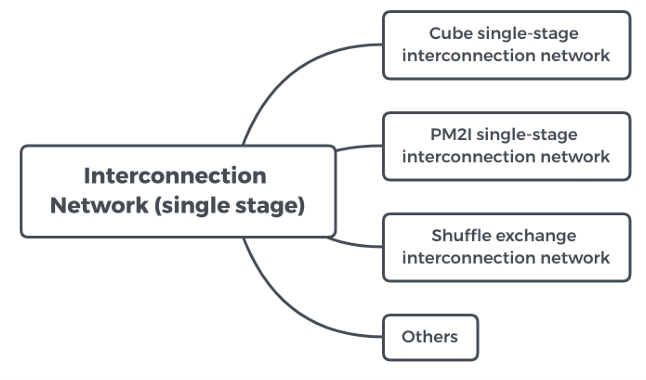

Single-stage interconnection network¶

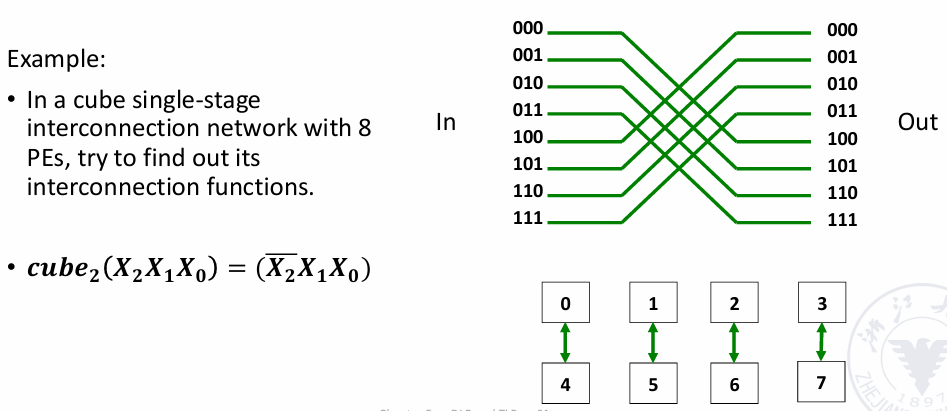

Cube¶

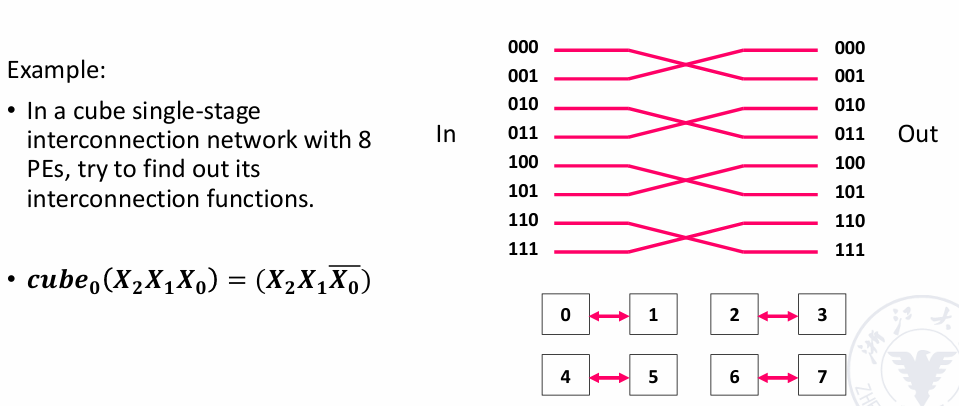

假设有 N 个入端和出端，我们使用 n-bit 来对它们进行编码（$n = \log_2 N$），表示为 $P_{n-1} \cdots P_1 P_0$

那么我们就有 n 个不同的互连函数（对第 i 位取反）： $$ Cube_i(P_{n-1} \cdots P_i \cdots P_0) = P_{n-1} \cdots \overline{P_i} \cdots P_0 $$

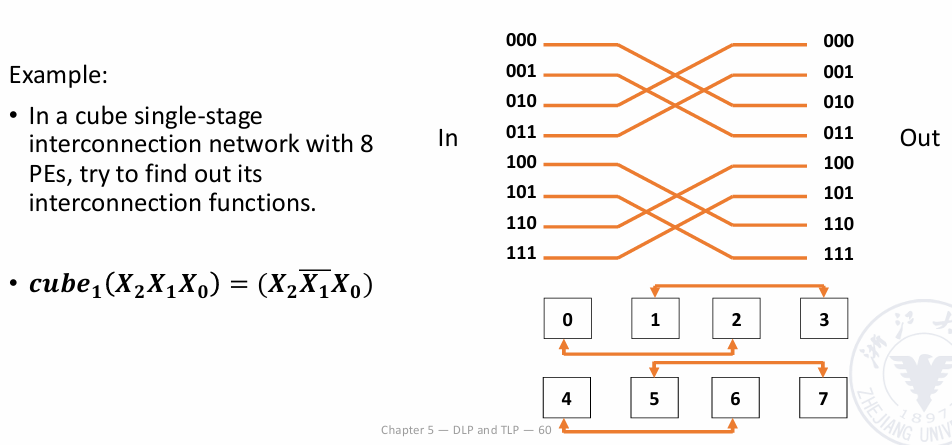

Example

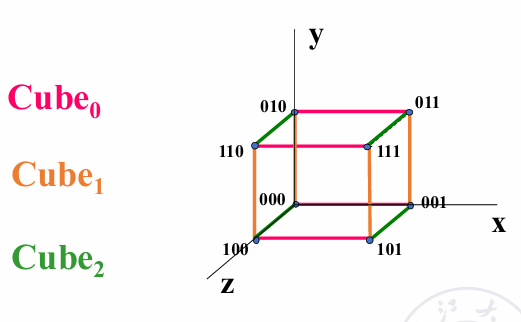

当 n=3 时，网络的连接情况看起来就像是一个立方体，这也就是 cube 这一名称的由来，从一个节点到另一个节点至多需要经过 3 条边。
不难发现，当我们使用 Cube 连接时，任意两个节点之间的距离（即需要经过的边数）最多为 n。

PM2I¶

PM2I：Plus Minus $2^i$
互联网络共有 2n 种： $$ PM2_{+i}(j) = (j + 2^i) \mod N $$ $$ PM2_{-i}(j) = (j - 2^i) \mod N $$

其中 N 为互联网络中的节点数量，$0 \leqslant j \leqslant N-1$，$0 \leqslant i \leqslant n-1$

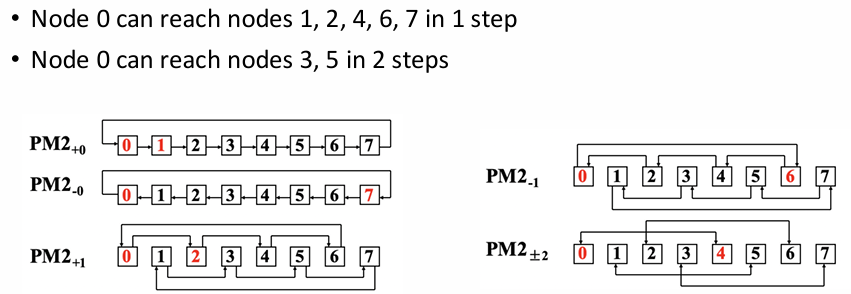

Example

N = 8

Shuffle exchange network¶

顾名思义，Shuffle exchange network 主要由两部分组成：shuffle + exchange

Shuffle：将输入数据进行打乱，一般将输入数据的二进制编码进行循环左移或右移
Exchange：将打乱后的数据进行交换，交换的方式通常是是将相邻的两个数据进行交换

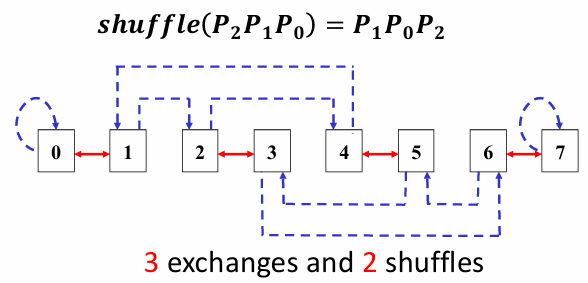

\[ Shuffle(P_{n-1} \cdots P_1 P_0) = P_{n-2} \cdots P_1 P_0 P_{n-1} \]

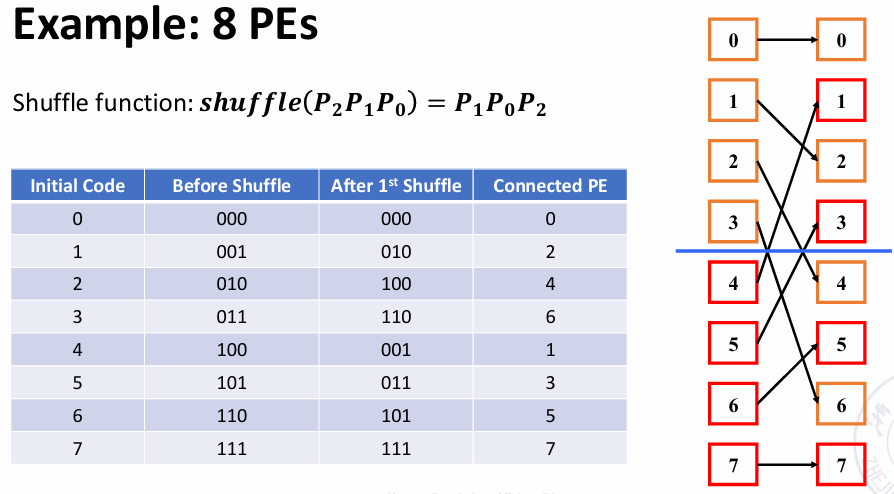

Example

N = 8

不难发现，000 和 111 与其他任何节点都不相连，因此我们还需要在此基础上增加 exchange 的连线

任意两个节点相连至多需要经过 3 exchange + 2 shuffle，总共需要 5 条边。
更一般的，任意两个节点之间的距离（即需要经过的边数）最多为 n exchange + n-1 shuffle，总共需要 2n-1 条边。

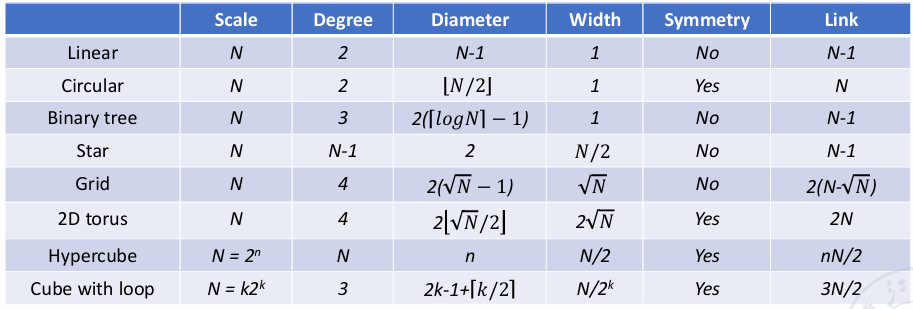

其他连接方式

Linear array

开销低，但任意节点出现问题都会导致整个网络崩溃
Circular array

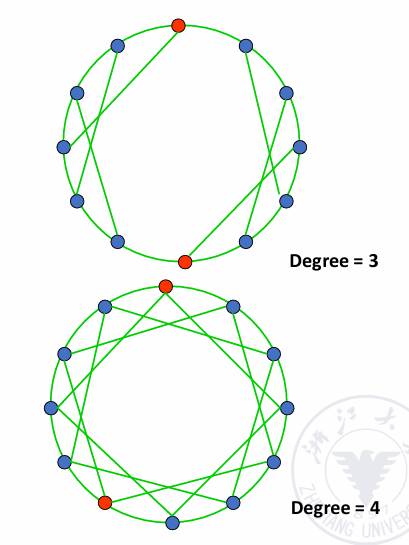

也可以在环上增加一些弦来提高连接效率

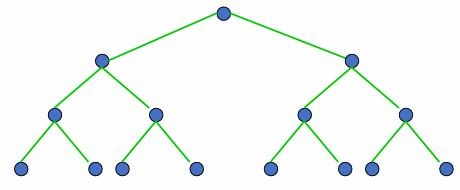

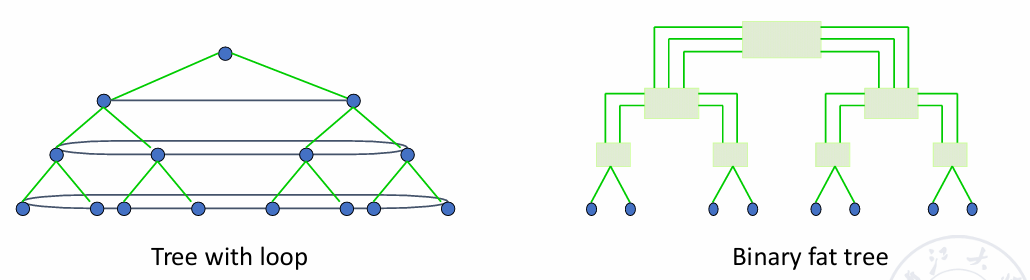

Tree array

可以拓展为 Tree with loop、Binary fat tree

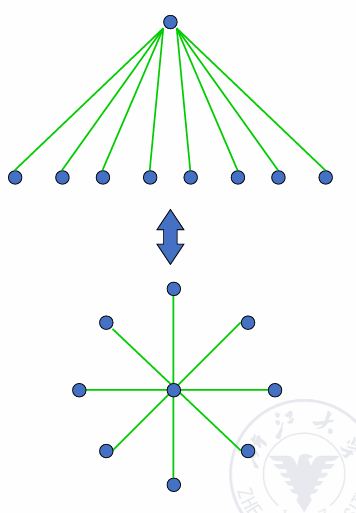

Star array

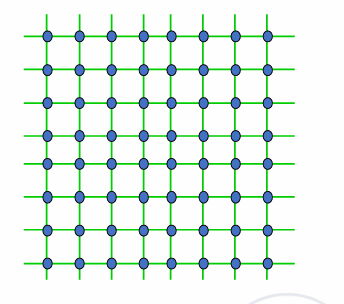

Grid

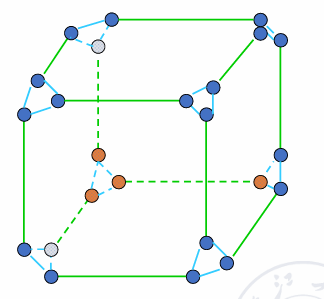

Cube with loop

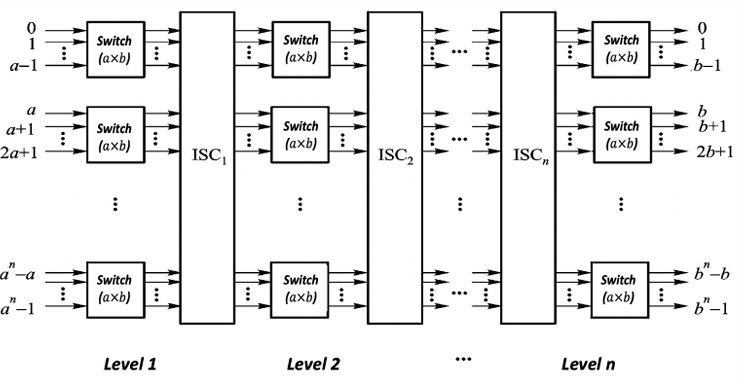

Multi-stage interconnection network¶

通过交叉开关来控制网络之间的连接方式，开关的控制也有很多方式：

每个开关都有自己的控制器
使用一个全局控制器来控制所有开关
介于上面两者之间，将开关分级，每一级的开关都相同

最常用的方式是级控制，每一级开关的状态都是相同的

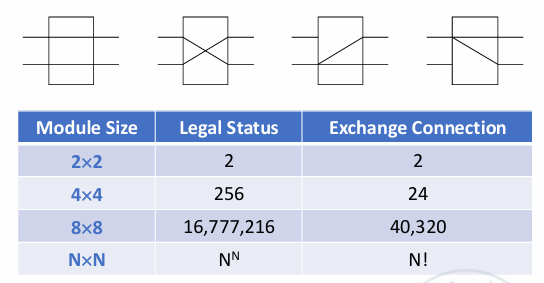

Switching unit¶

带有两个输入和两个输出的控制单元是多级互连网络的基本组件

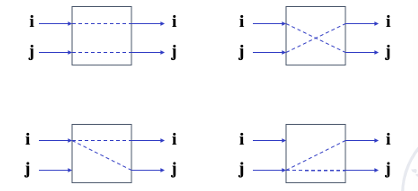

下面四种连接状态分别为：
- Straight
- Exchange
- Upper broadcast
- Lower broadcast
如果只有 Straight 和 Exchange 两种连接状态，我们称其为 two-function switch unit
如果上面四种连接状态都有，我们称其为 four-function switch unit。

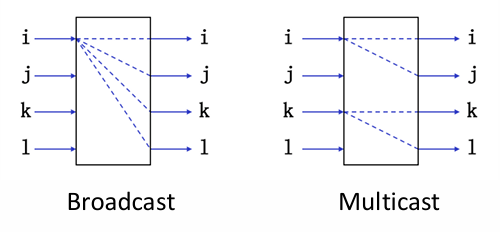

随着入端和出端数量的增加，还可以有其他的连接状态：

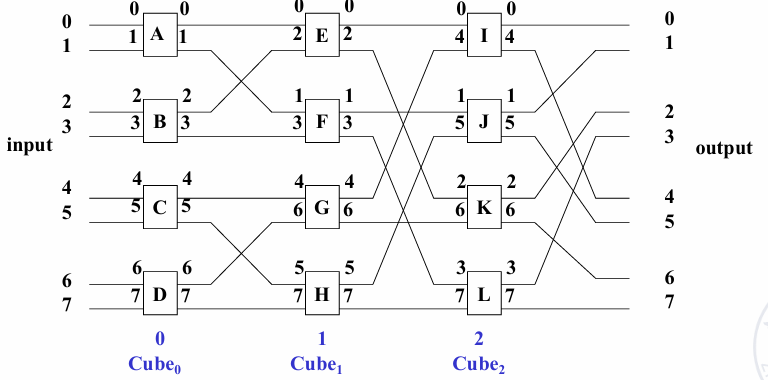

Multi-stage cube interconnection network¶

我们假设：

Switch unit: two-function switch unit
Control mode: stage, part stage and unit control
Topology: cube structure

如果有 N 个输入，我们需要把开关分为 $n = \log_2 N$ 级，每一级有 $2^{n-1}$ 个开关，每个开关有两个输入和两个输出。

上图中的开关与开关之间的连线方式是固定的，但是开关内部对于两个输入和两个输出的连接方式是可以改变的，因此我们可以通过控制开关的状态来实现不同的连接方式。

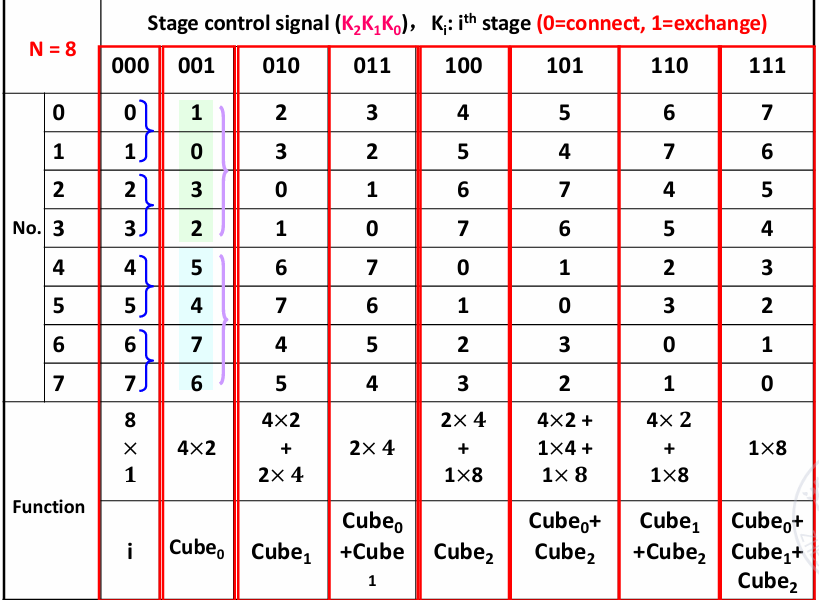

不同连接方式对应的互连函数

因为这是 two-function switch unit，我们用 0 表示 connect，1 表示 exchange，那么上图中的每一列都对应一种连接方式。

可以看到我们可以通过改变开关的状态来实现各种不同的连接方式。

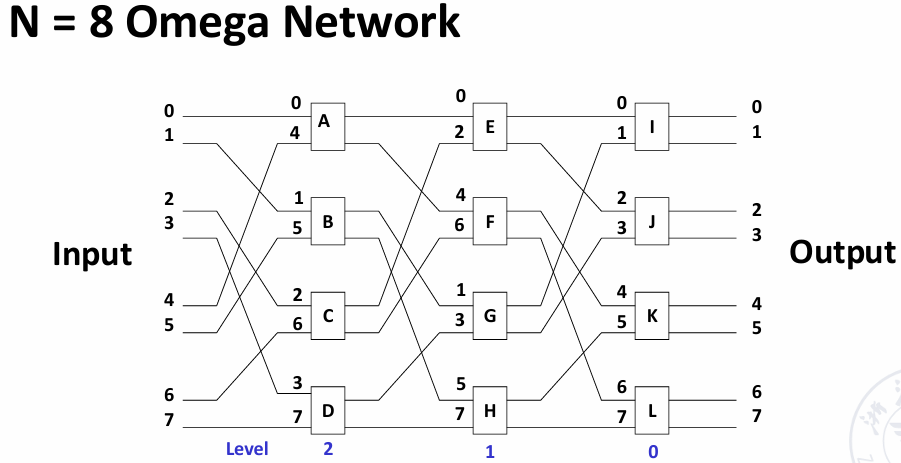

Multi-stage shuffle exchange network¶

也被称为 Omega network

The switch function has four functions
The topological structure is shuffled topology followed by a four function switch
Control mode is unit control

Tip

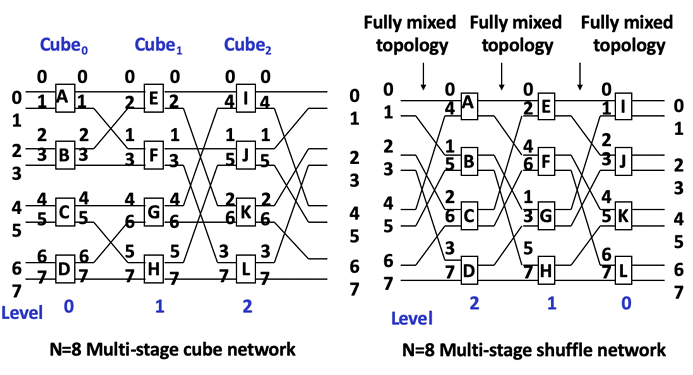

如果我们限定 omega network 也只能使用直连和交换两种模式，那么我们可以看到它就是 cube network 的逆网络

Omega network 与 n-cube network 的不同之处在于：

The level of Omega network data flow: n-1, n-2,..., 1, 0.

The level of n-cube network data flow: 0, 1,..., n-1.
The Omega network uses a four-function exchange unit.

The n-cube network uses a two-function exchange unit.
Omega network can realize one-to-many broadcasting function.

N-cube network cannot achieve.

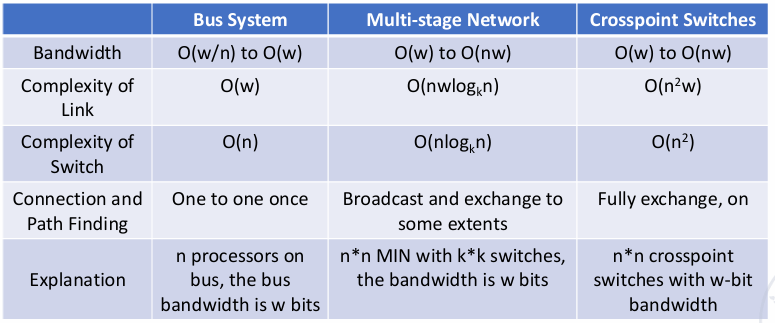

Loop-Level Parallelism（LLP）¶

循环是许多并行类型的基础
寻找和实现循环级并行是实现 DLP 与 TLP 的关键

example1

for (i=999; i>=0; i=i-1)
    x[i] = x[i] + s;

这个循环体中的内容是不存在相互依赖关系的，因此我们可以让这 1000 次循环并行执行。

example2

for (i=0; i<100; i=i+1) {
    A[i+1] = A[i] + C[i];   /* S1 */
    B[i+1] = B[i] + A[i+1]; /* S2 */
}

我们注意到本次迭代的运算依赖于上一次迭代的结果，因此显然我们不可能让所有的迭代并行执行，但是我们希望能让同一个循环体内部的指令可以并行执行。

这个循环体中，我们会发现 S2 的执行依赖于本次循环中 S1 的执行结果

S1 and S2 use values computed by S1 in previous iteration
S2 uses value computed by S1 in same iteration

我们可以修改上面的代码，把 S1 的第一次循环与 S2 的最后一次循环提取出来，改成如下的形式，就可以并行执行了：

A[1] = A[0] + C[0];         /* S1 */
for (i=1; i<100; i=i+1) {
    A[i+1] = A[i] + C[i];   /* S1 */
    B[i] = B[i-1] + A[i];   /* S2 */
}
B[100] = B[99] + A[100];    /* S2 */

现在我们就消除了循环体内部的依赖，虽然乍一看代码变得复杂了，但是实际上这么做可以利用循环级并行来提高程序的执行效率（同一次迭代中循环体的内容可以同时执行）。

为方便起见，我们把执行一行代码看作一次运算

原始代码需要进行 2×100 = 200 次运算
修改后的代码需要进行 1+100+1 = 102 次运算

example3

for (i=0; i<100; i=i+1) {
    A[i] = A[i] + B[i];     /* S1 */
    B[i+1] = C[i] + D[i];   /* S2 */
}

在这个例子中，S1 会使用 S2 在上一次迭代的运算结果，但是没有出现循环依赖，因此这个循环也是可以并行的。模仿 example2 的思路，我们可以把 S1 的第一次循环与 S2 的最后一次循环提取出来

A[0] = A[0] + B[0];         /* S1 */
for (i=1; i<100; i=i+1) {
    A[i] = A[i] + B[i];     /* S1 */
    B[i+1] = C[i] + D[i];   /* S2 */
}
B[100] = C[99] + D[99];     /* S2 */

现在循环内部的依赖关系就消除了，原始代码需要 200 次运算，修改后的代码需要 102 次运算。

example4

for (i=0; i<100; i=i+1) {
    Y[i] = X[i] / c;    /* S1 */
    X[i] = X[i] + c;    /* S2 */
    Z[i] = Y[i] + c;    /* S3 */
    Y[i] = c - Y[i];    /* S4 */
}

上面这个例子出现了各种依赖，包括数据相关和名相关

数据相关：
- RAW：S1 和 S3，S1 和 S4
名相关：
- WAR：S1 和 S2，S3 和 S4
- WAW：S1 和 S4

我们可以通过重命名变量来消除这些名相关

for (i=0; i<100; i=i+1) {
    T[i] = X[i] / c;      /* S1 */
    P[i] = X[i] + c;      /* S2 */
    Z[i] = T[i] + c;      /* S3 */
    Y[i] = c - T[i];      /* S4 */
}

现在 S1 和 S2 之间没有依赖关系，S3 和 S4 之间也没有依赖关系，因此我们可以让 S1 和 S2 并行执行，S3 和 S4 并行执行。

下面这部分是我的想法，PPT 上没有，不一定正确（

我们注意到循环体内部被分为了两组（S3、S4 依赖于 S1），现在我们接着模仿前面例子的思路，把 S1 和 S2 的第一次循环提取出来，S3 和 S4 的最后一次循环提取出来

T[0] = X[0] / c;          /* S1 */
P[0] = X[0] + c;          /* S2 */

for (i=1; i<100; i=i+1) {
    T[i] = X[i] / c;      /* S1 */
    P[i] = X[i] + c;      /* S2 */
    Z[i-1] = T[i-1] + c;  /* S3 */
    Y[i-1] = c - T[i-1];  /* S4 */
}

Z[99] = T[99] + c;        /* S3 */
Y[99] = c - T[99];        /* S4 */

Vector Chaining Technology¶

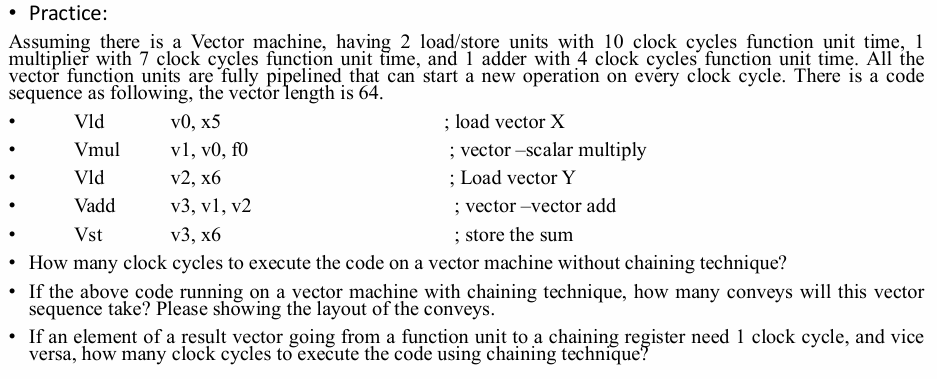

Example

有两个 load/store 单元，执行需要 10 个时钟周期
一个乘法器，执行需要 7 个时钟周期
一个加法器，执行需要 4 个时钟周期

假设流水线是满的，每个时钟周期都可以开始一个新的指令。指令如下所示，向量长度为 64。

Vld   v0, x5        ; load vector X
Vmul  v1, v0, f0    ; vector –scalar multiply
Vld   v2, x6        ; Load vector Y
Vadd  v3, v1, v2    ; vector –vector add
Vst   v3, x6        ; store the sum

Question

如果不使用向量链接技术，执行完这 5 条指令需要多少个时钟周期？
如果使用向量链接技术，需要进行多少组元素传递（convey）操作？（即有多少组向量链接）
如果每个元素传入和传出链接寄存器（chaining register）都需要 1 个时钟周期，那么使用向量链接技术执行上述指令需要多少个时钟周期？

Tip

其实这个题目的表述还不够清晰，没说两个 load 能不能同时执行（
在这里我们不考虑指令乱序执行的情况，假设指令按顺序执行。
一个运算单元只能同时接受一个向量链接的输入，因此 add 指令不能同时接受 mul 和 load 的输出。

Answer

- load/store 需要 10+63 = 73 个时钟周期
- mul 需要 7+63 = 70 个时钟周期
- add 需要 4+63 = 67 个时钟周期
当我们不使用向量链接时，

因此所需的总时钟周期为： 73+70+73+67+73 = 356

还有另一种思路，我们让两次 load 同时执行，因此总时钟周期为：73+70+67+73 = 283
由于 add 同时需要 mul 和 load 的运算结果，而我们不可能让加法运算单元的不停切换链接对象，来交替接受来自于 mul 和 load 的输出，因此我们不能同时把 mul 和 load 链接到 add 上。

考虑到以上情况，我们可以得到两组向量链接，其中需要三次传递：
- 1 -> 2

  Vld -> Vmul
- 3 -> 4 -> 5

  Vld -> Vadd -> Vst
其中第二组可以这么链接的原因是我们有两个 load/store 单元，因此可以同时进行 load 和 store 操作。
两组向量链接需要按顺序执行，先执行第一组，再执行第二组
- 第一组需要 10+1+1+7+63 = 82 个时钟周期
- 第二组需要 10+1+1+4+1+1+10+63 = 91 个时钟周期
因此总时钟周期为：82+91 = 173

MIMD: Tread-level Parallelism¶

MIMD

线程级并行（TLP）是由软件系统或程序员在较高层次上确认和识别的
线程由数百到数百万条指令组成，这些指令可以并行执行。

Multi-processor system 可以分为两大类：

based on shared memory
- 系统中的地址空间是唯一的，所有处理器共享这一个地址空间
- 这不意味着在物理上只有一块内存，这个共享的地址空间可以通过一块共享的物理内存实现，也可以通过具有硬件和软件支持的分布式内存实现（也就是说在逻辑上是共享的，但在物理上是分布式的）
based on message passing
- 每个处理器都有自己的内存，不能直接访问其他处理器的内存，称为局部内存或私有内存
- 通过消息（message）来进行通信和同步，例如处理器 A 想要向 B 发送数据，就需要将数据打包成消息，然后通过网络发送给 B，B 收到消息后再进行处理

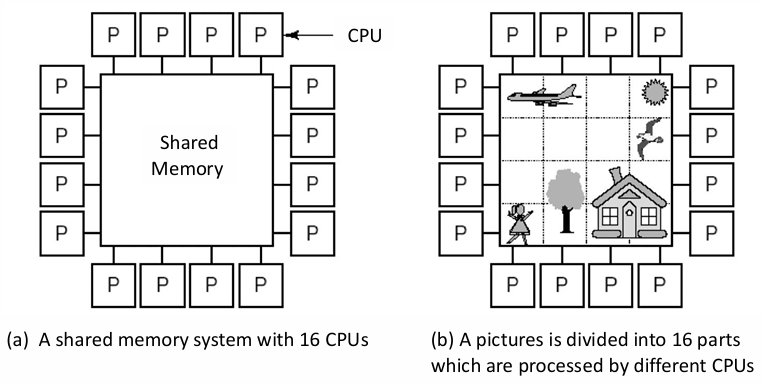

Shared Memory Systems¶

共享内存被划分为若干块，它们共同组成一个统一的地址空间
由一个统一的操作系统负责管理所有处理器的信息，负责管理不同线程所使用的内存
如果所有的 CPU 都对所有的内存模块以及 I/O 设备有相同的访问权限，并且 CPU 在系统中是可交换的，那么我们就称这个系统为对称多处理器系统，（Symmetric Multi-processor, SMP）。

Message Passing Systems¶

每个线程（处理器）都有自己的私有内存，他们通过 ICN（interconnection network）进行通信

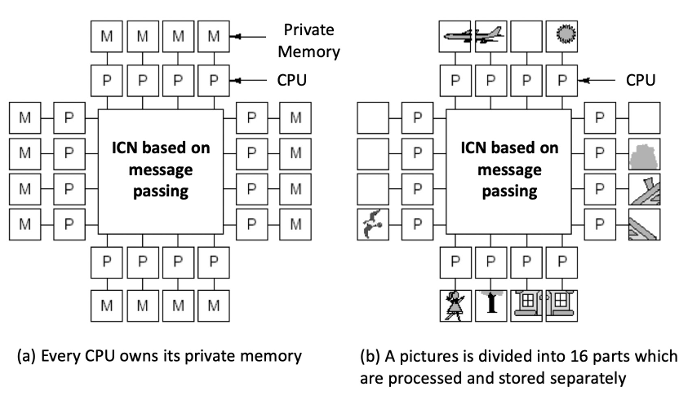

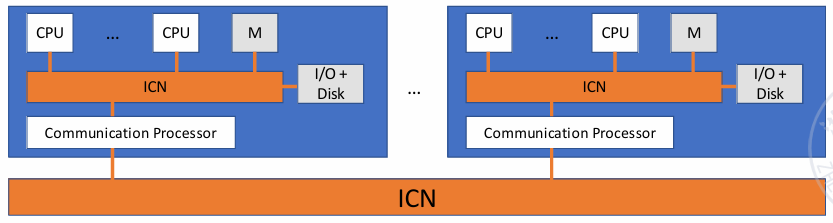

我们也可以构建多层次的通信网络，让若干个处理器使用一个 ICN，然后再让这些 ICN 通过一个更大的 ICN 进行连接

MIMD Architecture¶

Different memory access models of MIMD multi-processor system
- Uniform Memory Access (UMA)
- Non Uniform Memory Access (NUMA)
- Cache Only Memory Access (COMA)
Further division of MIMD multi-computer system
- Massively Parallel Processors (MPP)
- Cluster of Workstations (COW)

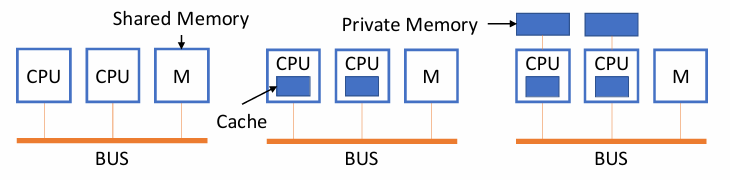

UMA¶

物理内存由所有处理器一致地共享
所有处理器对于任意的内存字节的访问时间是相同的
每个处理器也可以有自己的 cache、memory 等

NUMA¶

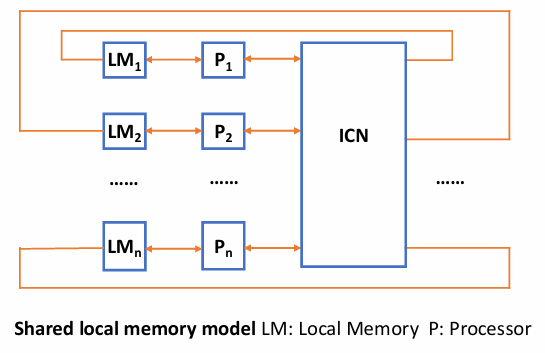

所有 CPU 共享一个一致的地址空间，实际上是把每个 CPU 的私有内存连接起来
访问共享内存的时间是不均匀的，访问自己的 local memory 的时间是最短的，访问其他 CPU 的内存的时间会更长

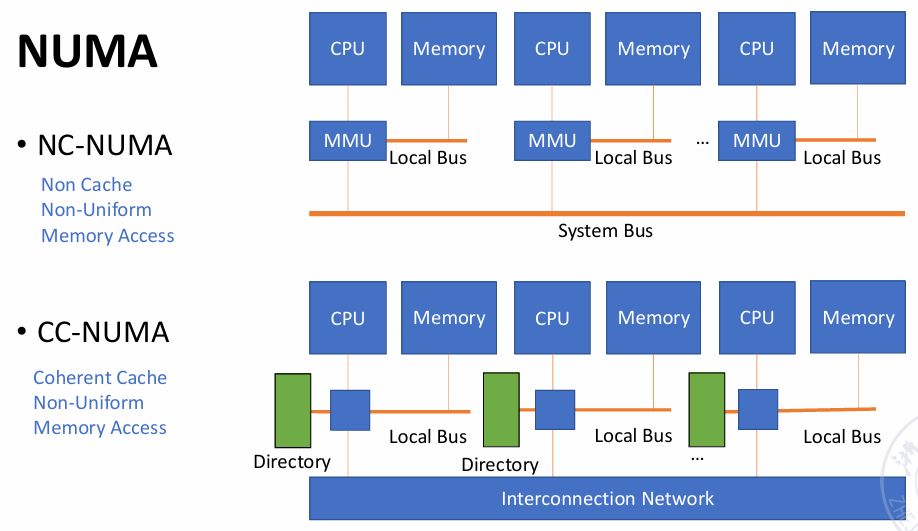

NUMA 还可以进行两种拓展：

NC-NUMA：Non-Cache NUMA
- 没有 cache，所有的内存访问都需要直接访问物理内存
CC-NUMA：Cache Coherent NUMA
- 有 cache 与相应的目录（directory）
- 需要考虑 cache coherence （缓存一致性）问题，即多个处理器的 cache 中可能会有相同的内存地址的副本，如何保证这些副本的一致性

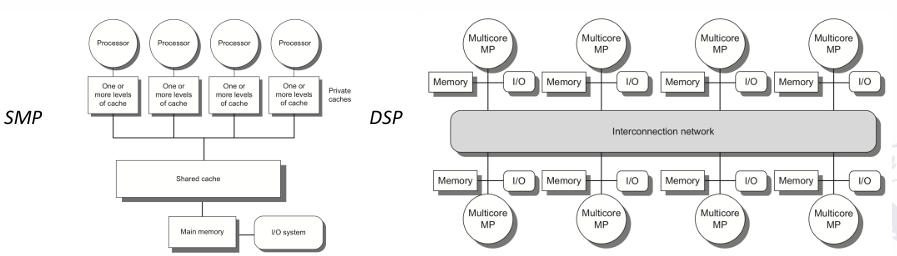

UMA and NUMA

UMA is also called symmetric (shared-memory) multiprocessors (SMP) or centralized shared-memory multiprocessors.
NUMA is called distributed shared-memory multiprocessor (DSP).

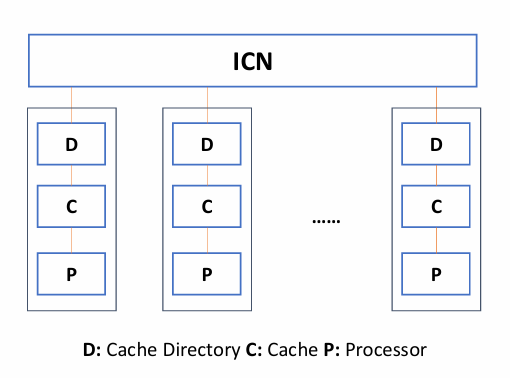

COMA¶

COMA 是 NUMA 的一种特殊形式，地址空间由各个处理器的 cache 组成，所有的内存访问都需要通过 cache 来进行。
它使用分布式的缓存目录进行远端 cache 的访问。数据在最开始时可以被分配在任意 cache 中，但程序开始执行后这些数据会被移动到需要使用的地方去

Challenges of Parallel Processing

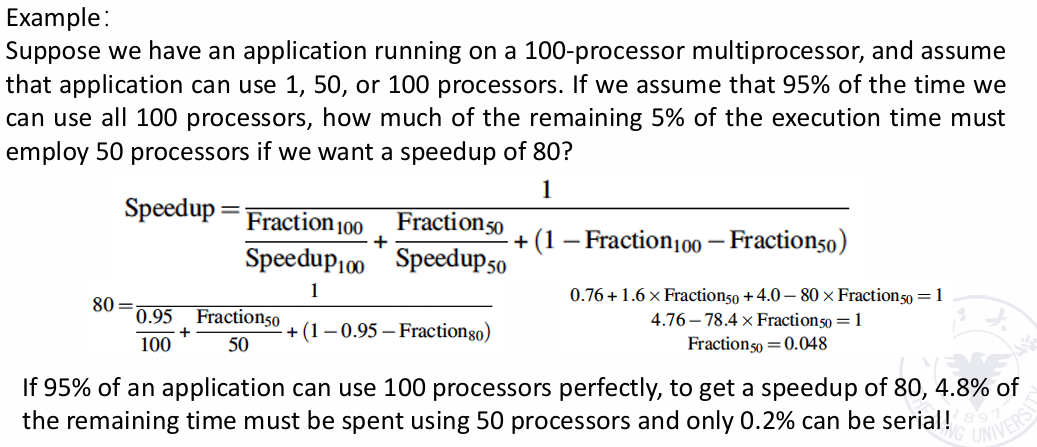

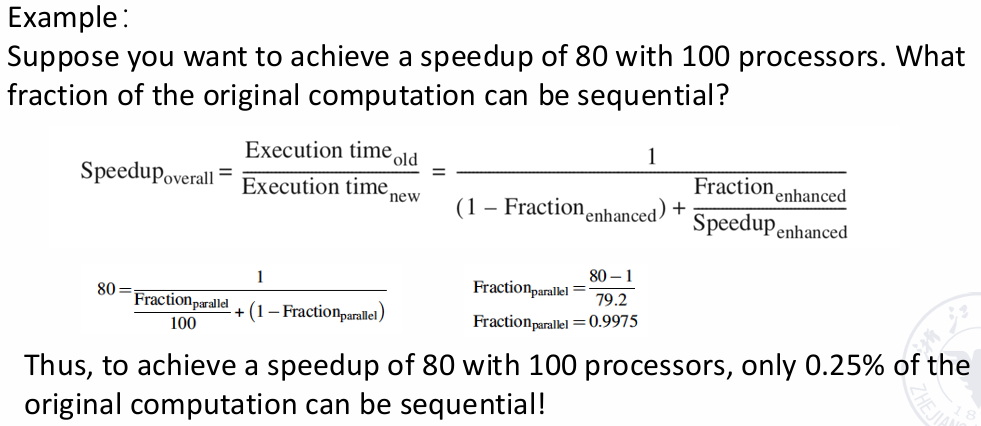

Cache Coherence¶

内存一致性（cache coherence）是指在多处理器系统中，多个处理器的 cache 中可能会有相同的内存地址的副本，这些副本需要保持一致。

如果一个处理器修改了某个内存地址的值，但是这个修改还除以 cache 中，没有更新到 memory 里，如果此时其他处理器也使用到了这个内存地址的值，那么就会出现数据不一致的问题。

Memory Consistency and Cache Coherence

Consistency 与 Coherence 都可翻译为“一致性”，但它们的含义不同：

Memory Consistency：Need Memory Consistency Model
- 当被写入的一个值将要被读操作返回时，
- 如果一个处理器写入了位置 A，然后写入了位置 B，那么任何看到 B 的新值的处理器也必须看到 A 的新值
Cache Coherence：Need Cache Coherence Protocol
- 所有处理器的读取都必须返回最近写入的值（读出来的一定是最新的数据）
- 两个处理器对同一位置的写入，都必须被所有处理器中都以相同的顺序被看到

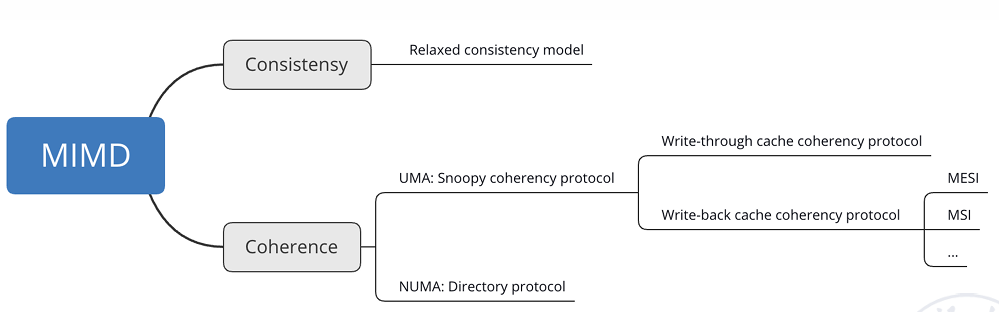

我们一般通过一些协议来确保不会出现内存一致性问题，主要可以分为两类：

Bus snooping protocol
- 在总线上监听各个处理器之间发生了什么事情
- UMA
Directory based protocol
- 应用于分布式系统
- NUMA

Snoopy Coherence Protocols¶

MSI Protocol¶

当我们写入数据时，通常会有两种保持一致性的方法：

Invalidate Strategy：更新数据时，让其他处理器的 cache 中的副本被标记为 invalid（无效）
- It invalidates other copies on a write
- 当其他处理器需要访问这个内存地址时，就会重新从 memory 中读取最新的数据
Update Strategy：更新数据时，让其他处理器的 cache 中的副本被更新为最新的数据
- Update all the cached copies of a data item when that item is written
- 这样其他处理器就可以直接使用这个副本，而不需要重新从 memory 中读取数据
- 也被称为广播（broadcast）策略，但是开销很大，不太常用

cache 块有三种状态（MSI protocol）

Modified（M）：表示这个 cache 块是最新的，是唯一的副本（其他 cache 中没有这个数据项），并且也还没有写回 memory 中
Shared（S）：表示这个 cache 块是最新的，并且在其他的 cache 中还有副本
Invalid（I）：表示这个 cache 块不是最新的，这个数据在其他 cache 中被更新了，但还未更新到这个 cache 中

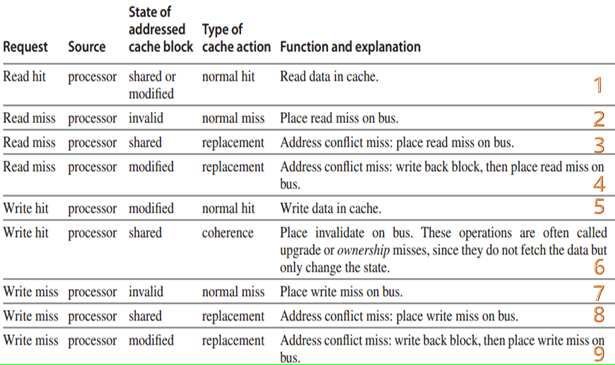

Write Invalidation Protocol（write back）

当我们进行读写操作时，数据的 state 会不断发生变化：

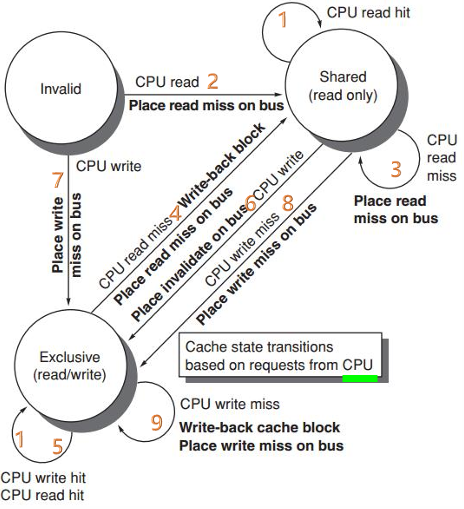

CPU 行为：

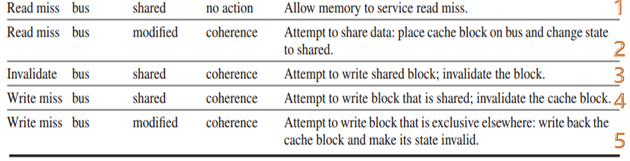

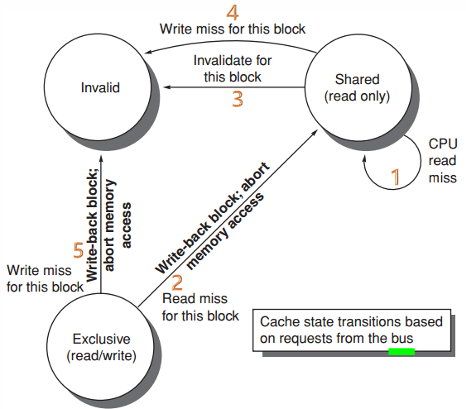

总线信号

Example

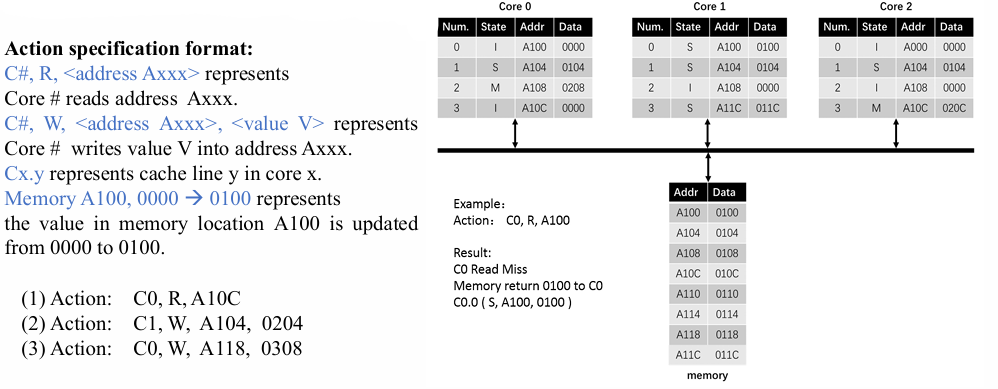

一个多处理器系统中 cache 和 memory 的初始状态如下所示。每个处理器都使用直接映射，有 4 个 cache 块，使用 write back 策略，使用基础的写无效监听协议（write invalidate snooping protocol）。

给出执行以下行为后系统中发生的动作：

C0, R, A10C
C1, W, A104, 0204
C0, W, A118, 0308

answer

C0, R, A10C
C0, read miss
C2 write back A10C
Memory A10C, 010C -> 020C
C2.3 (S, A10C, 020C)
Memory returns 020C to C0
C0.3 (S, A10C, 020C)

C1, W, A104, 0204
C1 write hit
C0 invalidation      # 令 C0 和 C2 中的 A104 块无效
C0.1 (I, A104, 0104)
C2 invalidation
C2.1 (I, A104, 0104)
C1.1 (M, A104, 0204)

C0, W, A118, 0308
C0, write miss
C0 write back A108
Memory A108, 0108 -> 0208
Memory returns 0118 to C0
C0.2 (M, A118, 0118)
C0.2 (M, A118, 0308)

MSI Protocol Extensions¶

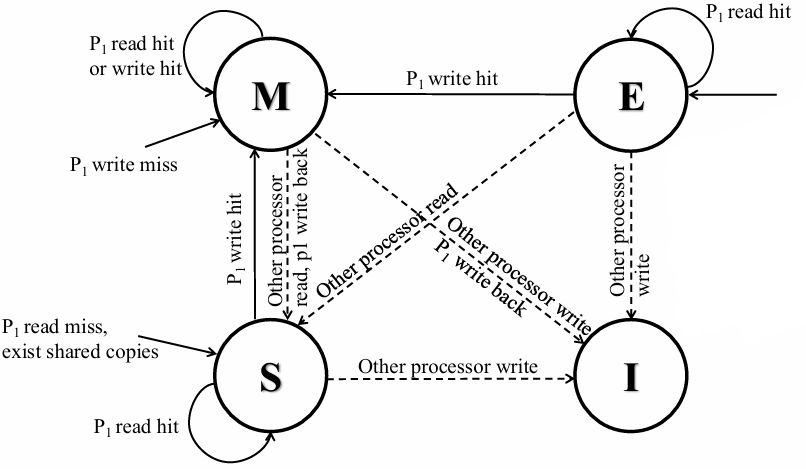

MESI Protocol：在 MSI 协议的基础上增加了一个状态：Exclusive（E）

Modified（M）：cache 中的数据有效，但是 memory 中的数据是旧的（无效的），并且在其他处理器的 cache 中没有这个数据的副本
- 被其他处理器 read 或发生 read miss：变为 shared
Exclusive（E）：没有其他 cache 项包含这个数据，并且 memory 中的数据是最新的
- 被其他处理器 read 或发生 read miss：变为 shared
- 对 exclusive 的数据进行写入时，它会变为 modified 状态，并且不需要在总线上广播这一操作
Shared（S）：这行数据存在于多个 cache 项中，并且 memory 中的数据是最新的
Invalid（I）：这个 cache 项中的数据是无效的

MESI 协议有很多种不同的实现（如何进行状态转换），相应的状态转换图也会不同

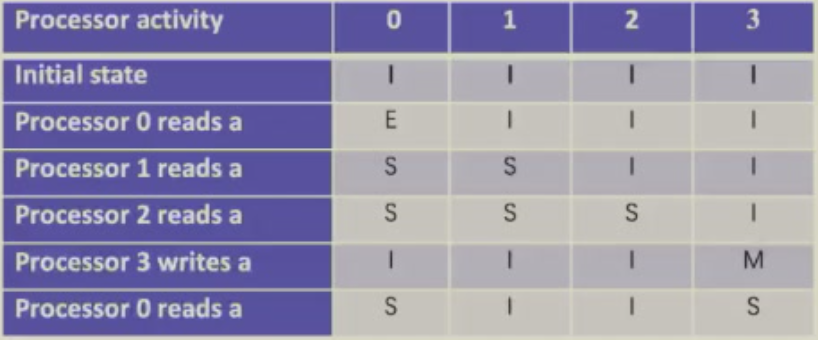

Example

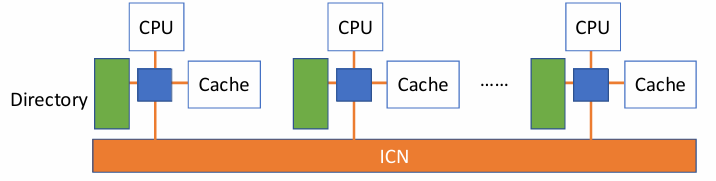

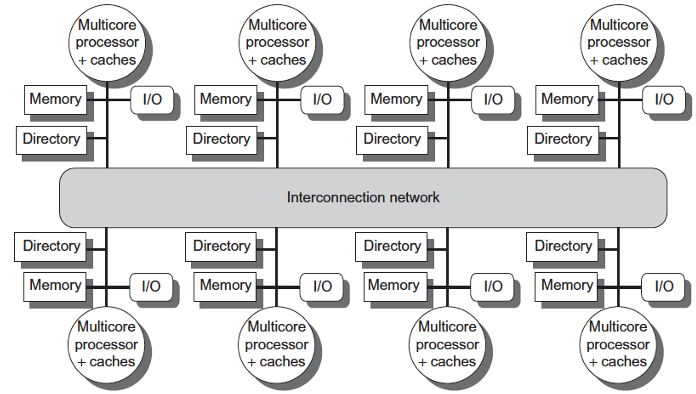

Directory Protocol¶

使用一个目录来记录哪些处理器的 cache 有特定数据块的副本，当数据需要更新时，处理器通过目录向这些拥有数据副本的处理器发送失效信号，从而是其他所有副本变为 invalid 状态。

有三种状态：

Shared

一个或多个节点的 cache 中有这个数据块的副本，并且 memory 中的数据是最新的
Uncached

没有任何节点的 cache 中有这个数据块的副本
Modified

有且仅有一个节点的 cache 中有这个数据块的副本，并且 memory 中的数据是旧的（无效的），此时这个处理器被称为这个数据块的 owner

Note

For uncached block:

Read miss
- 发出请求的节点会收到数据，状态变为 sharing node
- 数据块是 shared 的
Write miss
- 发出请求的节点会收到数据，状态变为 sharing node
- 数据块是 exclusive 的

For shared block:

Read miss
- 发出请求的节点会从内存中收到数据，并且被加入到 sharing set 中
Write miss
- The requesting node is sent the value, all nodes in the sharing set are sent invalidate messages, sharing set only contains requesting node, block is now exclusive
- 发出请求的节点会收到数据，其他节点会被发送失效消息，现在这个节点是 owner，sharing set 只包含发出请求的节点
- 数据块变为 exclusive 的

For exclusive block:

Read miss
- 向 owner 发送数据获取消息，数据块变为 shared
- owner 向目录发送数据，数据被写回内存中
- 现在 sharing set 中包含原先的 owner 和发出 read 请求的节点
Data write back
- 数据块被置为 uncached 状态，sharing set 变为空
Write miss
- 向原先的 owner 发送失效消息，并且把新写入的数据发送到目录中
- 发出请求的节点成为新的 owner，数据块仍然是 exclusive 的

MIMD: Data-Level Parallelism¶

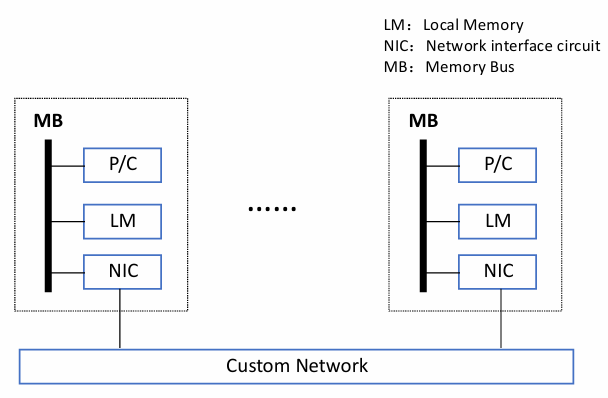

Massively Parallel Processors (MPP)¶

由数百个处理器组成（集群）
每个节点都可以认为是一个独立的 system

Cluster of Workstations (COW)¶

由多个 PC 或工作站连接在一起组成
可以通过各种大规模生产的商用组件组装，性价比较高

DLP and TLP¶

SIMD: vector processor¶

Vector Processor & Scalar Processor¶

Vector Processor Example -- Cray-1¶

Instruction Types of CRAY-1¶

Improve the Performance of Vector Processor¶

SIMD: array processor¶

Distributed Memory¶

Centralized Shared Memory¶

Parallel Computer Design¶

Goal of interconnection network¶

Single-stage interconnection network¶

Cube¶

PM2I¶

Shuffle exchange network¶

Multi-stage interconnection network¶

Switching unit¶

Multi-stage cube interconnection network¶

Multi-stage shuffle exchange network¶

Loop-Level Parallelism（LLP）¶

Vector Chaining Technology¶

MIMD: Tread-level Parallelism¶

Shared Memory Systems¶

Message Passing Systems¶

MIMD Architecture¶

UMA¶

NUMA¶

COMA¶

Cache Coherence¶

Snoopy Coherence Protocols¶

MSI Protocol¶

MSI Protocol Extensions¶

Directory Protocol¶

MIMD: Data-Level Parallelism¶

Massively Parallel Processors (MPP)¶

Cluster of Workstations (COW)¶

Comments
