Instruction-Level Parallelism (ILP)

约 6192 个字 36 行代码 31 张图片 预计阅读时间 25 分钟

Dependences and Hazards

• Dependences: properties of programs
• Hazards: properties of the pipeline organization

Dynamic Scheduling

在 RISC-V 流水线架构中，我们会在 ID 阶段检测是否存在 structure hazard 和 data hazard。当一条指令不会由于数据冒险而被阻塞时，我们会将其发出到 EX 阶段。

但由于数据依赖等情况，我们可能会因为前面的指令没有被执行完毕而导致后续的指令被阻塞，通常我们解决这个问题的方法是 dynamic scheduling，即对指令的发出顺序进行动态调度，以加快指令的整体执行速度。

• Idea: Dynamic Scheduling
• Method: out-of-order execution

当然乱序执行指令也可能会引入 WAR、WAW 等数据依赖问题，因此我们就需要使用一些算法对指令进行调度和处理。

• Scoreboard algorithm：an approach to schedule the instructions
• Tomasulo's Approach：introduces register renaming in hardware to minimize WAW and WAR hazards

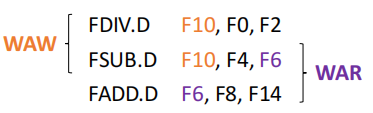

Example of WAW & WAR Hazards

例如在上面的三行代码中，由于不同类型指令执行所需的时间不同，并且因为乱序导致的执行完毕的时刻也不同，可能会导致

• WAW（写后写）：如果 FSUB 指令完成得比 FDIV 指令更早，那么 FSUB 指令写入 F10 的结果可能会被 FDIV 指令覆盖掉，与我们期望的结果不一致
• WAR（写后读）：如果由于乱序，FADD 指令在 FSUB 指令之前完成，那么 FSUB 指令读取到的 F6 的值可能就和我们预期的不一样，导致程序得到错误结果

名相关

名相关指的是多条指令使用了相同名称的寄存器而导致的数据依赖问题，虽然这两个指令之间并没有直接的数据依赖关系，但由于它们使用了相同的寄存器名称，可能会导致 WAW 或 WAR 问题。

例如上面这个例子中 FSUB 要读取 F6 的值，而 FADD 要写 F6 的值，但是实际上后者的操作并不依赖于前者，但因为使用了同一个寄存器而会出现数据冒险，这就是名相关（name dependency）问题。

解决名相关问题的一个常用方法是寄存器重命名（register renaming），即修改指令中使用的寄存器名称，使得它们不再冲突。比如上面这个例子里，我们干脆就让 FADD 把结果写入 F7 而不是 F6，后续需要使用加法的运算结果时就直接使用 F7 即可。

为了支持乱序执行，我们把 ID 阶段分为两个子阶段

1. Issue（IS）：解码指令内容，并检查是否存在结构冒险。这是一个按序执行（in-order）的阶段，即指令进入这个阶段的顺序必须与原始的程序顺序一致。

   检查结构冒险包括

   • 检查是否有可用的功能单元（ALU、FRU 等）
   • 检查是否有可用的寄存器（寄存器重命名）
   • 检查是否有可用的保留站（reservation station）

2. Read Operands（RO）：读取操作数的值，并检查是否存在数据冒险。这个阶段是一个乱序执行（out-of-order）的阶段，即指令可以在没有数据冒险时立即开始执行这个阶段，而不需要等待前面的指令完成 RO 阶段后才能开始

Scoreboard algorithm

Scoreboard 算法的基本思想是添加一些硬件结构来跟踪指令的状态和数据依赖关系。这个硬件结构称为 scoreboard，它包含了每个功能单元的状态信息、每个寄存器的状态信息和每个指令的状态信息。

• 指令状态表：跟踪每条指令的状态（处于哪个阶段），包括 Issue、Read Operands、Execute 和 Write Result 等阶段
• 功能组件状态表：跟踪每个硬件功能组件的状态，包括 Busy、Op、Fi、Fj、Fk、Qj、Qk、Rj 和 Rk 等字段
• 寄存器状态表：记录寄存器是否被某个指令使用，是否已经完成写回

Example

假设我们有两个乘法器、一个除法器、一个加法器、一个 load/store 单元，考虑执行以下的 RISC-V 指令序列：

FLD     F6, 34(R2)
FLD     F2, 45(R3)
FMUL.D  F0, F2, F4
FSUB.D  F8, F6, F2
FDIV.D  F10, F0, F6
FADD.D  F6, F8, F2

假设此时指令 1 已经执行完毕，指令二执行至 EX 阶段，但还未 WB：

• Instruction Status



  在这里，指令 1 已经执行完毕，scoreboard 上不会再保存它的状态；指令 2 已经完成 EX，但还未 WB

  • 指令 3、4 需要使用到指令 2 的写回结果 F2，因此它们完成了 IS 阶段，但还没有开始执行 RO 阶段
  • 指令 5 需要使用到指令 3 的结果 F0，因此也停留在了 IS 阶段
  • 指令 6 是加法操作，但由于指令 4 是 SUB，也需要使用到加法运算单元，它们之间存在结构冒险，因此指令 6 无法进入 IS 阶段

• Function Component Status



  当一条指令进入 IS 阶段之后，对应的功能部件就会被占用，直到它完成 WB 阶段才会释放相应的硬件资源。可以在此时的功能部件状态表中看到各个功能部件的使用情况。

• Register Status



  寄存器状态表中记录了各个寄存器的值需要从哪个功能部件中获取（寄存器的值将会被哪个功能部件修改）

程序经过若干个时钟周期的执行之后，其结果如下面几张图所示，需要注意的是，由于乘法指令执行较慢，因此它 WB 的时间会比 SUB 还更慢。

在功能部件状态表中我们可以看到，DIV 指令需要使用到 F0 寄存器的值（Fj = F0），但是 F0 寄存器的值还未准备好（Rj = no），需要等待使用第一个乘法单元的指令完成 WB 阶段后才能使用（Qj = Mult1）。

而在寄存器状态表中，我们也可以看到这一点：F0 在 Qi 这一行的值是 Mult1，这说明 F0 寄存器的值需要从 Mult1 功能部件中获取。

功能组件状态表的字段含义如下所示👇

功能组件状态表各个字段的含义

• Busy: 该功能组件是否正在使用中
• Op: 该功能组件正在执行的操作类型
• Fi: 该功能组件正在使用的目标寄存器
• Fj、Fk: 该功能组件正在使用的第一、二个源寄存器
• Qj、Qk: 该功能组件正在使用的第一、二个源寄存器的保留站编号（它们的值应该来自于哪一条指令/功能部件）

• • yes: 操作数已经准备好了，但还未被读取

    比如其中一个操作数准备好了，但另一个操作数还未准备好的情况

  Rj、Rk: 该功能组件正在使用的第一、二个源寄存器的值是否已经准备好（是否可以直接使用）

  • no 且 Qj/Qk 不为空: 还未准备好，等待 Qj/Qk 指向的指令完成（等待对应的功能部件更新寄存器的值）
  • no 且 Qj/Qk 为空: 操作数已经读取完毕了

Practice in Class

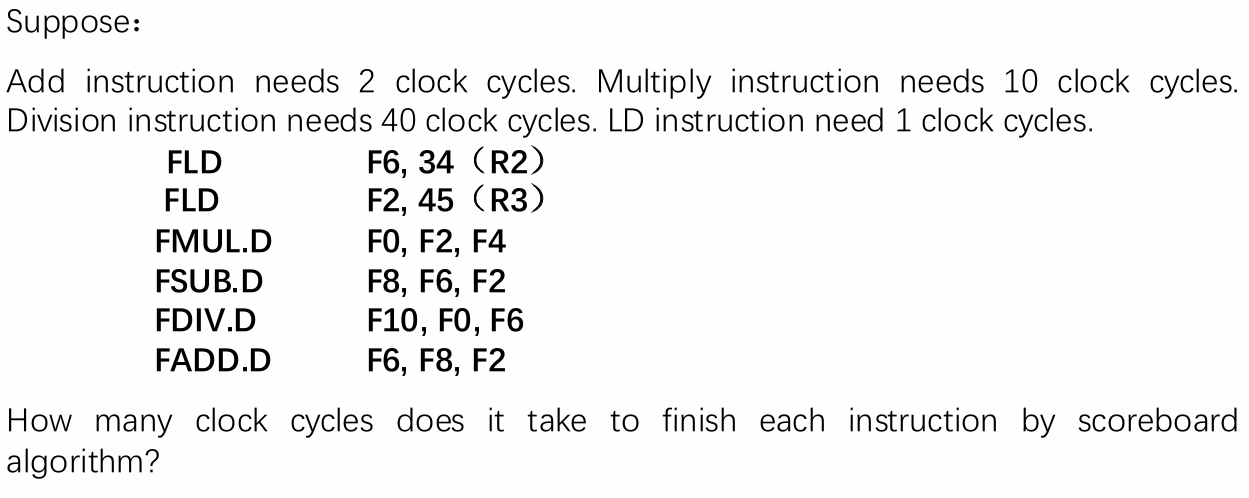

加法需要 2 个时钟周期，乘法需要 10 个时钟周期，除法需要 40 个时钟周期，load 指令需要 1 个时钟周期，假设我们有两个乘法器、一个除法器、一个加法器、一个 load/store 单元

考虑执行下面的 RISC-V 指令序列，求使用 scoreboard 算法执行每条指令的时钟周期数

FLD     F6, 34(R2)
FLD     F2, 45(R3)
FMUL.D  F0, F2, F4
FSUB.D  F8, F6, F2
FDIV.D  F10, F0, F6
FADD.D  F6, F8, F2

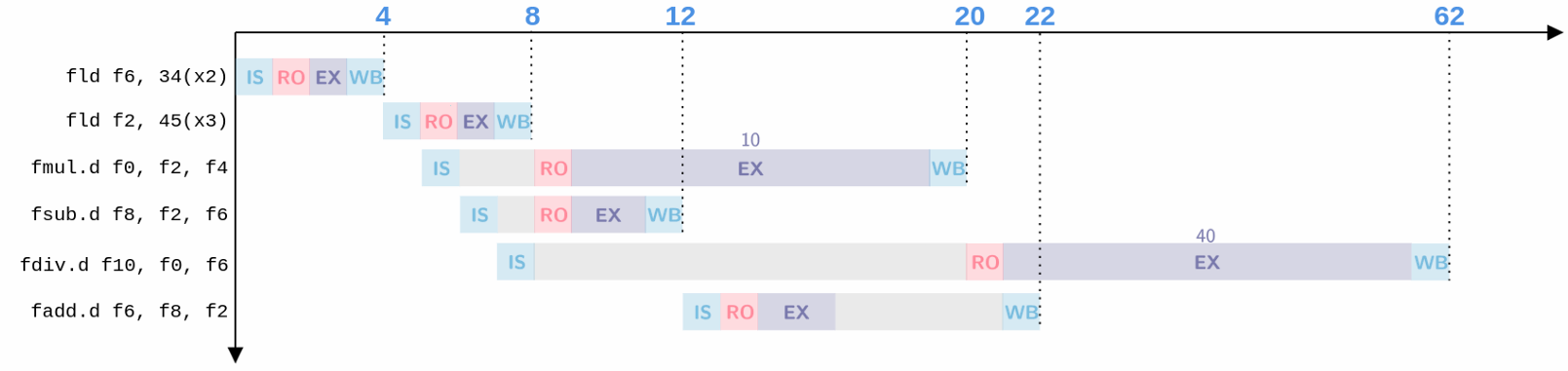

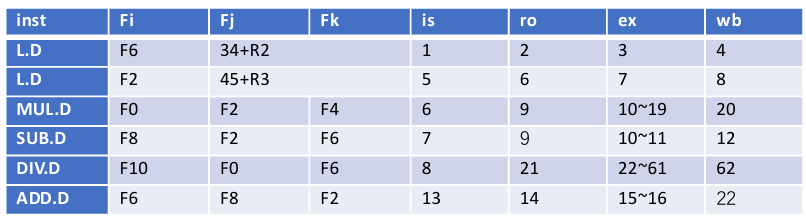

答案：

总的来说，Scoreboard 算法可以检测出指令之间的冲突，但并没有真正解决冲突，他只是通过记录额外的信息来借助阻塞的方式去避免冲突的发生。

Tomasulo's Approach

Tomasulo's Approach 主要是通过寄存器重命名和保留站来解决数据冒险和结构冒险的问题。它的基本思想是将寄存器的值与指令的执行顺序解耦，从而允许指令在没有数据依赖的情况下并行执行。

• It tracks when operands for instructions are ava**ilable to minimize RAW hazards;
• It introduces register renaming in hardware to minimize WAW and WAR hazards.

托马斯洛算法所使用到的寄存器重命名和保留站的概念可以帮助我们解决数据冒险和结构冒险的问题。

1. 保留站（Reservation Station）：用于存储指令的操作数和状态信息。

   • 每个功能单元都有一个保留站，用于存储等待执行的指令（上图中的绿色区域）。保留站可以存储指令的操作数（源操作数可能来自于其他指令的执行结果）、目标寄存器和指令的状态信息等。
   • 当数据进入保留站时会被重命名，例如进入加法器保留站第一个位置会被命名为 ADD1。通过重命名，我们可以避免 WAW（写后写）和 WAR（写后读）数据冒险。

2. 公共数据总线（Common Data Bus，CDB）：用于在指令 EX 完成后，在执行 WB 阶段之前，将结果发送到所有需要使用该结果的指令。

   • CDB 可以将运算结果广播到所有的保留站和寄存器状态表中，从而实现数据的共享和传递。

我们可以来具体看看在托马斯洛算法中每条指令所经过的三个主要阶段：

1. Issue：Get the next instruction from the head of the instruction queue (FIFO)

   从一个先进先出的取出指令队列中获取下一条指令，并放入对应的保留站中

   • If there is a matching reservation station that is empty, issue the instruction to the station with the operand values, if they are currently in the registers.

     如果对应的保留站中有空位，就把对应的指令发射（issue）到保留站中。如果所需的值已经处在寄存器中了，那就带着值一起发射；如果没有，就把保留站中的 Qj 和 Qk 设置为对应的功能单元的编号。

   • If there is not an empty reservation station, then there is a structural hazard and the instruction stalls until a station or buffer is freed.

     如果保留站没有空位，那就说明存在结构冒险，需要阻塞等待。指令是否流出由保留站的空闲情况决定，而不是由功能部件的空闲情况决定。

   • If the operands are not in the registers, keep track of the functional units that will produce the operands.

     如果操作数不在寄存器中，就需要跟踪哪个功能单元会产生这个操作数。

   寄存器重命名在这个阶段完成

2. Execute：Execute the instruction when the operands are available

   • When all the operands are available, the operation can be executed at the corresponding functional unit.

     当保留站中某条指令的所有操作数都准备就绪了，就可以开始执行这条指令，这一步是乱序的。

   • Load and store require a two-step execution process：

     • It computes the effective address when the base register is available.
     • The effective address is then placed in the load or store buffer

     Load / Store 指令需要额外的一步来计算目标地址，计算好后会把目标地址放到 buffer 里

3. Write results

   • When the result is available, write it on the CDB and from there into the registers and into any reservation stations (including store buffers).

     通过 CDB 把结果写回到寄存器中，并且把结果广播到所有需要这个结果的保留站中。（保留站对应的操作数会被标记为这一条指令）

   • Stores are buffered in the store buffer until both the value to be stored and the store address are available, then the result is written as soon as the memory unit is free.

     Store 指令会被缓存在 store buffer 中，直到所需要被保存的值（可能来自寄存器）和存储地址都准备好了，才会在内存单元空闲时写入内存中。

Example

最开始时，指令保存在 FIFO 队列中。当指令进入保留站时，如果寄存器中的值可以直接使用，就把值读出来，不使用这个寄存器的名字；如果不能直接使用寄存器中的值，就把将会写入这个寄存器的指令名放入保留站中。

无论直接使用寄存器的值还是使用保留站中的指令名，实际上都实现了寄存器重命名（Register Renaming），

• 例如这里 MUL 指令可以直接使用寄存器的值，因此保留站里直接写入 a 和 b
• 此时 MUL 指令对应的保留站名称是 MULT1，而 ADD 指令需要用到 MUL 的结果，因此保留站中对应寄存器的位置就需要写为 MULT1，而不是寄存器的名字 F0

同时我们还需要更新寄存器状态表，指明对应寄存器将分别被 MULT1 和 ADD1 指令所修改。

当我们执行完毕 MULT1 后，就需要把计算结果广播到所有需要这个结果的保留站中，即把所有保留站中被命名为 MULT1 的位置的值都修改为本次乘法的结果。

例如这里我们需要修改保留站 ADD1 中的第一个源寄存器的值，它从 MULT1 被修改为了计算结果 e

可以看到，在这个过程中我们实际上就完成了寄存器重命名，从而避免了名相关导致的 WAW 和 WAR 的数据冒险。

托马斯洛算法使用到了三个表：

• Instruction status table: This table is included only to help you understand the algorithm; it is not actually a part of the hardware.

• Reservation stations table: The reservation station keeps the state of each operation that has issued.

  保留站状态表（相当于功能部件状态表）记录了有多少指令当前正在执行，相较于 scoreboard 做了简化，对于源操作数而言只需要记录两组数据。

  每个保留站都包含以下七个字段：

  • Op: 对源操作数执行的操作类型
  • Qj, Qk: 源操作数来自于哪一个保留站（如果源操作数已经准备好了，则它们为空）
  • Vj, Vk: 源操作数的值（如果源操作数还未准备好，则它们为空）
  • Busy: 当前保留站与其对应的功能部件是否正在被使用
  • A: 用于存储 Load/Store 指令的内存地址计算信息

• Register status table (Field Qi): The number of the reservation station that contains the operation whose result should be stored into this register.

  寄存器状态表记录了指令最终结果需要写到哪个寄存器中

我们可以通过下面这个例子来更好地理解托马斯洛算法的三个表的作用。

Example

FLD F6, 34(R2)
FLD F2, 45(R3)
FMUL.D F0, F2, F4
FSUB.D F8, F6, F2
FDIV.D F10, F0, F6
FADD.D F6, F8, F2

假设现在第一条 Load 指令已经执行完毕，但第二条指令还没有把结果写回。后续的指令都已经发射，但由于第 3、4 条指令依赖于第二条 Load 指令的结果，第 5、6 条指令依赖于第 3、4 条指令的结果，它们都被阻塞而没有开始执行。

上面的功能组件表的最左侧为保留站名，Qj、Qk 表示两个源操作数的数据依赖于哪一条指令，Vj、Vk 表示两个源操作数的具体的值，A 表示 load 指令所计算出来的内存地址。

经过若干个周期后，现在我们可以看到此时所有的名相关都已经不存在了。

• 在指令 5 进入保留站时，它已经从 F6 寄存器获取了他所需要的值并放入了保留站的 Vk 中，因此它不再依赖于 F6 寄存器的值。
• 此时即使指令 6 会向 F6 寄存器中写入数据，也不会影响指令 5 的操作数，这就消除了它们由于名相关导致的的 WAR 数据冒险。

Tip

指令在执行完毕后未必能立即从保留站中离开，它们需要按照进入保留站的顺序依次离开。如果后进入的指令先执行完毕，就需要等待前面的指令执行完毕并离开后才能离开保留站。

Summary

1. Tomasula's Algorithm main contributions
   • Dynamic scheduling
   • Register renaming —— eliminating WAW and WAR hazards
   • Load/store disambiguation
   • Better than Scoreboard Algorithm
2. Tomasulo's Algorithm major defects
   • Structural complexity.
   • Its performance is limited by Common Data Bus.
   • A load and a store can safely be done out of order, provided they access different addresses. If a load and a store access the same address, theeither:
     • The load is before the store in program order and interchanging them results in aWAR hazard, or
     • The store is before the load in program order and interchanging them results in aRAW hazard
     • Interchanging two stores to the same address results in a WAW hazard
3. The limitations on ILP approaches directly led to the movement to multicore.

Practice in Class

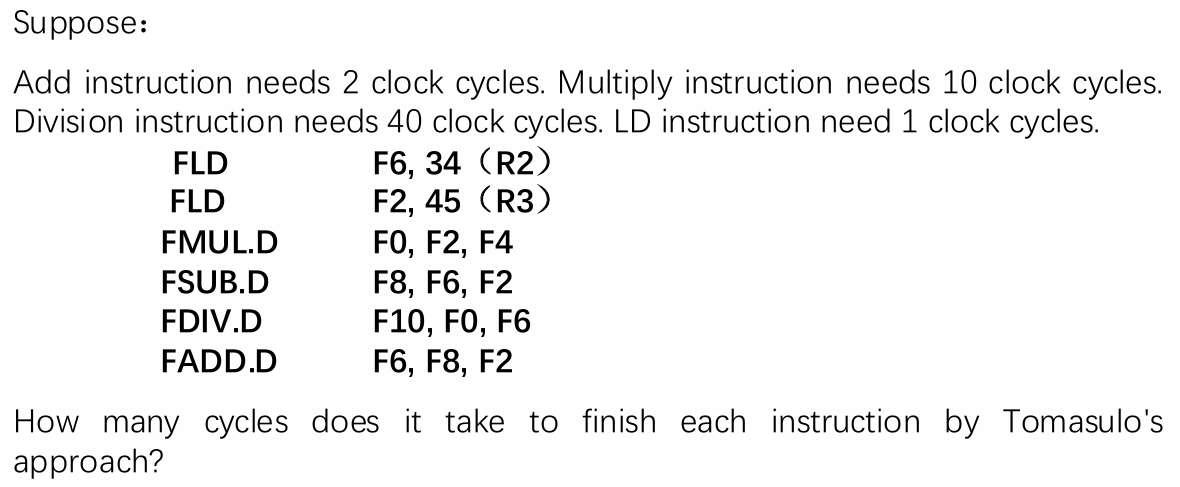

加法需要 2 个时钟周期，乘法需要 10 个时钟周期，除法需要 40 个时钟周期，load 指令需要 1 个时钟周期，假设我们有两个乘除法器、三个加法器、两个 load/store 单元

考虑执行下面的 RISC-V 指令序列，求使用 Tomasulo 算法执行每条指令的时钟周期数

FLD     F6, 34(R2)
FLD     F2, 45(R3)
FMUL.D  F0, F2, F4
FSUB.D  F8, F6, F2
FDIV.D  F10, F0, F6
FADD.D  F6, F8, F2

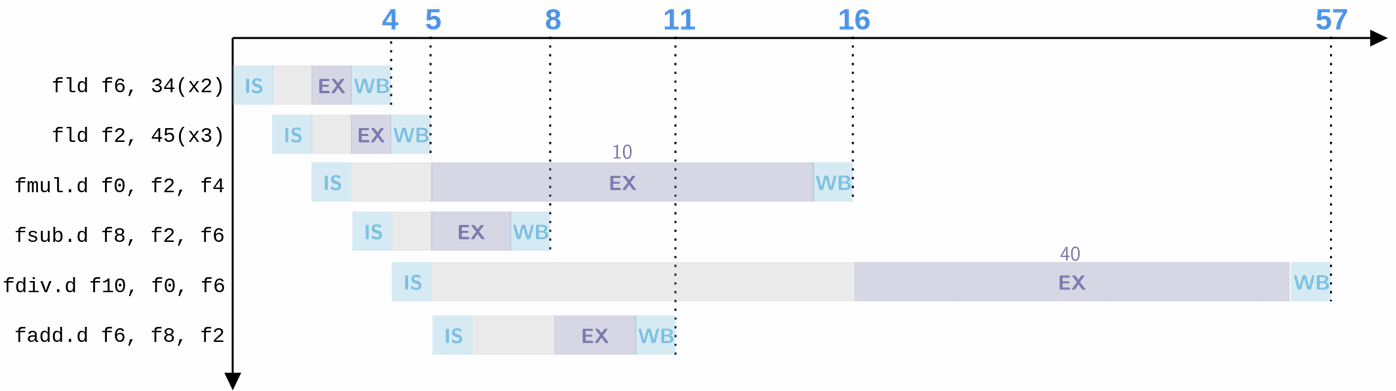

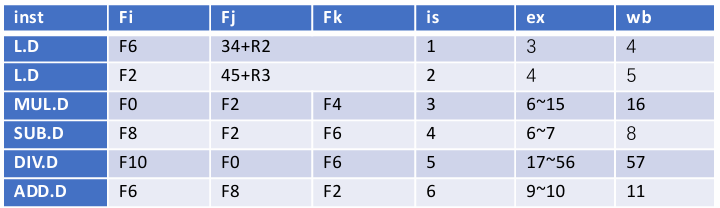

答案：

需要注意 load/store 指令在进行 EX 阶段之前需要先花一个时钟周期计算内存地址，因此在 IS 后的第二拍才可以开始 EX 阶段

Hardware-Based Speculation

为了保证程序的正确性，我们希望即使指令是乱序执行的，它们完成的顺序也应该和原始程序的顺序一致，即 write back 的顺序应该与 issue 的顺序一致。

为了做到这一点，我们需要添加一个 reorder buffer（ROB），它的作用是跟踪指令的完成顺序，并在指令完成后将结果写回到寄存器中。

• ROB 会跟踪它当前这一行的数据应来自于哪一条指令、指令当前的状态、指令的运算结果是什么、指令完成后应把数据写回到哪个寄存器中。

当指令执行完毕后，先把结果写入 ROB 中，buffer 中的指令应该按照指令流出的顺序依次写回寄存器中。因此我们需要给每个指令都记录一个 commit 状态，当先前的所有指令都 commit 了之后，当前指令才能 commit。

添加了 ROB 后，使用托马斯洛算法的浮点运算单元的基础结构如下：

现在指令被分为了四个阶段：

• Issue：get instruction from FP Op Queue
• Execution：operate on operands (EX)
• Write result：finish execution (WB)
• Commit：update register with reorder result

Hardware-based speculation combines three key ideas

• dynamic branch prediction to choose which instructions to execute
• speculation to allow the execution of instructions before the control dependences are resolved (with the ability to undo the effects of an incorrectly speculated sequence)
• dynamic scheduling to deal with the scheduling of different combinations of basic blocks

添加 ROB 后的 IS 和 EX 阶段与 Tomasulo's Approach 一致，不同的是在 WB 阶段给指令增加了一个 commit 状态，当指令 commit 之后才可以把结果写回寄存器。

• WB

  • The ROB holds the result of an instruction between the time the operation associated with the instruction completes and the time the instruction commits

    在指令执行完毕但还未 commit 时，指令的结果会被保存在 ROB 中。

  • The ROB is a source of operands for instructions, just as the reservation stations provide operands in Tomasulo’s algorithm.

    ROB 也可以像保留站一样作为指令的操作数来源

• instruction commit

  • The key idea behind implementing speculation is to allow instructions to execute out of order but to force them to commit in order and to prevent any irrevocable action (such as updating state or taking an exception) until an instruction commits.

    指令可以乱序执行，但必须按发射顺序提交，以此防止出现不可挽回的错误

  • The reorder buffer (ROB) provides additional registers in the same way as the reservation stations in Tomasulo’s algorithm extend the register set.

Tip

• 当指令执行完 WB 阶段后，它的结果会被写入 ROB 中，同时释放掉占用的硬件资源
• 指令能否 issue 不仅要看保留站是否有空位，还要看 ROB 是否有空位

Example

FLD     F6, 34(R2)
FLD     F2, 45(R3)
FMUL.D  F0, F2, F4
FSUB.D  F8, F6, F2
FDIV.D  F10, F0, F6
FADD.D  F6, F8, F2

还是我们之前的两个例子中的程序，现在假设 FMUL.D 指令已经完成了 WB 阶段，但是还未 commit 时各个状态表中的内容

• 保留站表中 Dest 表示的是运算结果要写到 ROB 中的哪个位置，如 #3 表示 ROB 中的第 3 行
  • 类似地，Qj 和 Qk 也可以使用 ROB 中的编号来表示操作数来自于哪一条指令
• 可以看到 FMUL.D 指令在保留站中的 busy 字段为 no，表示它已经完成了 WB 阶段，并且释放了对应的硬件资源，但是 ROB 的 busy 字段仍然为 yes，表示它还未 commit
• ROB 中的 status 字段表示指令正在执行哪个阶段，比如 FMUL.D 指令的 status 字段为 WB，表示该时钟周期它正在进行 WB 阶段，但还未开始 commit
  • SUB 和 ADD 指令虽然早就完成计算并释放硬件资源了，但因为需要等待它们前面的指令先提交才可以开始提交，因此它们的状态也都停留在了 WB 阶段（被阻塞了）
• 当指令完成 WB 阶段后，即使它的结果还没有通过 commit 写回到寄存器中，相应的值也已经通过 CDB 广播了出去

Practice in Class

假设 ADD/SUB 的 EX 阶段需要 2 个周期，MUL 的 EX 阶段需要 10 个周期，DIV 的 EX 阶段需要 40 个周期，Load 的 EX 阶段需要 1 个周期，有两个乘除法器、三个加法器、两个 Load/Store 单元。

考虑执行下面的 RISC-V 指令序列，求使用基于硬件前瞻的方法（Hardware-Based Speculation，即添加了 ROB 的 Tomasulo 算法）时执行每条指令的时钟周期数

FLD     F6, 34(R2)
FLD     F2, 45(R3)
FMUL.D  F0, F2, F4
FSUB.D  F8, F6, F2
FDIV.D  F10, F0, F6
FADD.D  F6, F8, F2

实际上前三列的结果与直接使用 Tomasulo 算法的结果是一样的，只是多了一列 commit 阶段的完成时间，同时 WB 写回的位置从寄存器变为了 ROB

• 需要再次提醒的是，由于 load/store 执行还需要一个周期来计算内存地址，因此 EX 阶段会晚一个周期开始
• 实际上前几个阶段的执行和 Tomasulo's Approach 是一样的，只是需要在最后添加一个 commit 阶段，并且保证提交顺序与流出顺序一致即可
• WB 阶段后指令运算的结果就已经通过 CDB 广播了出去，其他指令可以直接使用这个结果，而不需要等待 commit 阶段完成
• In-order Issue/Commit, Out-of-Order Execution/Writeback

• Instructions are finished in order according to ROB
• It can be precise exception.
• It is easily extended to integer register and integer function unit.
• But the hardware is too complex.

Exploiting ILP Using Multiple Issue and Static Scheduling

multiple issue（多流出/多发射）是指在一个时钟周期内发射多条指令。它可以分为两种类型：

• Superscalar: multiple instructions from the same instruction stream are issued in a single cycle.

  一个周期可以发射多条指令，并且发射的指令数目不是固定的，取决于特定的代码环境。

  发射的指令数目会有一个上限（1-8 条指令），如果上限为 n，则称为 n 发射超标量处理器

  • 静态调度超标量：编译器在编译时就决定了发射的指令数目
  • 动态调度超标量：在运行时决定发射的指令数目，通过硬件来完成

• VLIW(Very Long Instruction Word):

  超长指令字，通过编译器来决定发射的指令数目。

  每个时钟周期发射的指令条数是固定的，编译器会把多条指令打包成一条长指令，从而实现多发射。

Super pipelined

• 包含 8 个或更多个流水线阶段的处理器被称为超流水线处理器（super pipelined processor）
• 把传统流水线阶段分解为更多更简单的子阶段，，可以让每个阶段的工作量更少，从而提升时钟频率

如下图所示，我们在小于一个阶段用时的时间段 \(\Delta t\) 后，就发射下一条指令

实际上做的是对流水线的再细分，例如下图是 MIPS R4000 流水线结构的示意图

Summary

1. Dynamic scheduling of instructions

   • Scoreboard algorithm

     可以检测出名相关，但是不能真正解决名相关问题，只能通过 stall 避免名相关导致的问题

   • Tomasulo's Approach

     通过寄存器重命名和保留站来解决名相关问题，支持乱序执行

2. Dynamic branch prediction

   • Branch history table
   • Branch target buffer

   • Hardware-based speculation

     可以把推测可能执行的指令结果保存在 ROB 中，如果预测正确，就把 ROB 中的结果提交到寄存器/内存中，改变机器状态；如果预测失败，就刷新 ROB 和保留站，重新取指执行

Comments
